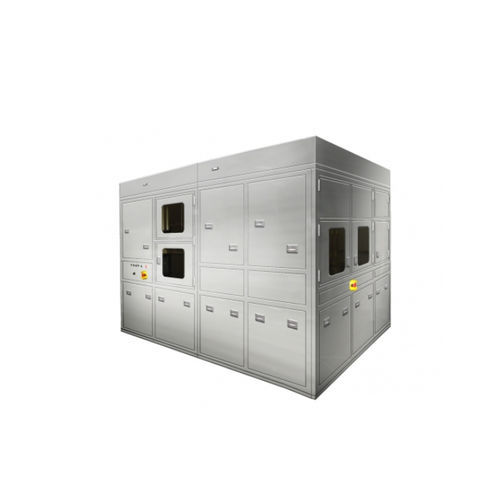

Sistema di ispezione ottico SAWR

a cameraautomatizzatovideo

Panoramica
Dispositivo per l'analisi dettagliata delle immagini NG, memorizzazione dei dati di analisi e comunicazione con PC host basato sulle informazioni fornite dal sistema di ispezione wafer.

Utilizzo
Gestione dei difetti nel processo di produzione di dispositivi a semiconduttore / dispositivi CMOS.

Descrizione del sistema
Il sistema acquisisce immagini dei difetti e carica i dati al sistema a monte. Le coordinate dei difetti e i metadati sono forniti dal Wafer Review System e dal Wafer Inspection System (AVI). Il sistema analizza anche le informazioni sui difetti provenienti dall'AVI. Seiwa SAWR Series ispeziona la vostra applicazione ad alta velocità e con elevata precisione. L'AVI può essere prodotto su richiesta.

Specifiche

• Dimensioni wafer applicabili: 12 pollici / 8 pollici
• Stato di lavoro: dicing del wafer
• Precisione di posizionamento del palco: ± 1 µm
• Accuratezza di revisione: 3σ ≤ ± 20 µm (precisione di posizionamento per le coordinate dei difetti)
• Throughput: Circa 2000 secondi (elaborazione 10 fogli) — modalità di imaging di riferimento; dipende dalla posizione del difetto
• Tempo di revisione (spostamento a AF e imaging): minimo 0,5 secondi — dipende dalla posizione del difetto

Caratteristiche tecniche

• Dimensioni wafer applicabili: 12 pollici / 8 pollici
• Stato di lavoro: dicing del wafer
• Precisione di posizionamento del palco: ± 1 µm
• Accuratezza di revisione: 3σ ≤ ± 20 µm
• Throughput: Circa 2000 secondi (elaborazione 10 fogli)
• Numero di difetti considerati: 100 per wafer
• Tempo di revisione (spostamento a AF e imaging): minimo 0,5 secondi
