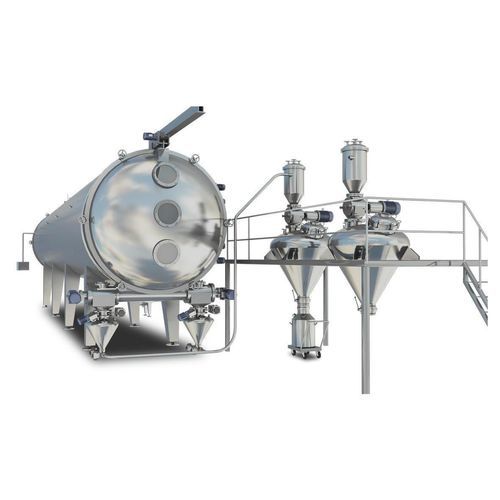

Essiccatore sottovuoto BVD series

a polverizzazionecontinuoistantaneo

L'essiccatore industriale a nastro sottovuoto a bassa temperatura è un sistema di essiccazione sottovuoto continuo progettato per l'essiccazione delicata a bassa temperatura di materiali pastosi e liquidi per preservare il colore, l'aroma e le proprietà attive e produrre polvere o granuli di alta qualità. Questo sistema distribuisce materie prime liquide in modo continuo su un nastro trasportatore riscaldato all'interno di un vuoto, asciuga il materiale a bassa temperatura, quindi raffredda, impasta e polverizza o granula il prodotto essiccato. Il processo è delicato (ambiente sottovuoto a bassa temperatura), produce particelle con una buona cristallizzazione e micropori interni, offre una buona fluidità e solubilità istantanea e supporta la regolazione online dei parametri di processo (velocità del nastro, spessore dello strato, temperatura di essiccazione, grado di vuoto, velocità di alimentazione) per soddisfare i diversi requisiti del prodotto. Vantaggi

• Bassa temperatura del prodotto (adatto a materiali sensibili al calore)
• Minima perdita di aromi
• Molto ridotta perdita di prodotto
• Nessuna ossidazione del prodotto
• Nessuno stress meccanico sul prodotto
• Reazione di Maillard controllabile
• Controllabile solubilità (caratteristiche istantanee) dei prodotti essiccati
• Possibilità di recuperare i solventi
• Pulizia automatica

Vantaggi dell'apparecchiatura

• Alimentazione e scarico continui sotto vuoto
• I processi di essiccazione, polverizzazione e granulazione possono essere realizzati sotto vuoto
• Automazione del processo, funzionamento continuo e in condotta
• I solventi organici possono essere riciclati senza emissioni e senza inquinamento
• I costi operativi del sistema sono circa un terzo rispetto al forno sottovuoto e all'essiccazione a spruzzo
• Dimensione della maglia/granulo triturato regolabile (20-120 mesh)
• Regolazione online dei parametri del processo di essiccazione in base alle caratteristiche del materiale
• Il processo di essiccazione rapido e a bassa temperatura migliora la qualità del prodotto
• Scarico continuo in 30-60 minuti con un tasso di recupero del prodotto superiore al 99%
• Eccellente solubilità istantanea del materiale essiccato
• Granulazione completa sotto vuoto per evitare l'assorbimento di umidità secondaria, rifiuti e inquinamento
• Può gestire materiali sensibili al calore, ad alto contenuto di zucchero e ad alta viscosità
• Il sistema e il processo possono soddisfare i requisiti GMP
• Controllo automatico PLC e pulizia automatica CIP (clean-in-place) online
• Richiesta di manodopera ridotta (in genere fino a 2 operatori)

Caratteristiche/specifiche tecniche

• Temperatura generale di riscaldamento (varia a seconda del modello): tipicamente nell'intervallo 30-145 °C a seconda del modello
• Tipo di vuoto (molti modelli): 1000-5000 Pa
• Ambito di umidità del mangime: 20-80 % (a seconda dell'applicazione)
• Ambito di umidità della polvere secca (dopo l'essiccazione): 0.5-5 %
• Maglia sminuzzata / dimensione del granulo (regolabile): 20-120 mesh
• Tempo di scarico continuo: in genere 30-60 minuti
• Tasso di recupero del prodotto: >99%
• Controllo: Controllo automatico PLC, pulizia CIP online, recupero del solvente disponibile
• Lavoro: basso (fino a 2 operatori tipici)
• Costo operativo del sistema: ~1/3 del forno a vuoto o dell'essiccazione a spruzzo (per produttore)

Modelli e parametri principali (secondo la tabella fornita)

• BVD207 - Strati: 2; Area di evaporazione: 7 m²; Evaporazione dell'acqua: 5.6-7,7 kg/h; Temperatura di riscaldamento: 30-145 °C; Vuoto: 1000-5000 Pa; Diametro: 1200 mm; Lunghezza: 7500 mm; Altezza: 2000 mm; Umidità di alimentazione: 20-80 %; Umidità della polvere secca: 0.5-5 %; Numero di scarichi: 20-120
• BVD210 - Strati: 2; Area di evaporazione: 10 m²; evaporazione dell'acqua: 8-11 kg/h; temperatura di riscaldamento: 30-145 °C; diametro: 1200 mm; lunghezza: 9000 mm; altezza: 2000 mm
• BVD320 - Strati: 3; Area di evaporazione: 20 m²; Evaporazione dell'acqua: 16-22 kg/h; Temperatura di riscaldamento: 30-145 °C; Vuoto: 1000-5000 Pa; Diametro: 1600 mm; Lunghezza: 9000 mm; Altezza: 2500 mm; Umidità di alimentazione: 20-80 %; Umidità della polvere secca: 0.5-5 %; Numero di scariche: 20-120
• BVD330 - Strati: 3; Area di evaporazione: 30 m²; evaporazione dell'acqua: 24-33 kg/h; temperatura di riscaldamento: 30-145 °C; diametro: 1600 mm; lunghezza: 12000 mm; altezza: 2500 mm
• BVD430 - Strati: 4; Area di evaporazione: 30 m²; evaporazione dell'acqua: 24-33 kg/h; temperatura di riscaldamento: 30-145 °C; vuoto: 1000-5000 Pa; diametro: 1900 mm; lunghezza: 9000 mm; altezza: 3400 mm; umidità di alimentazione: 20-80 %; umidità della polvere secca: 0.5-5 %; Numero di scariche: 20-120
• BVD435 - Strati: 4; Area di evaporazione: 35 m²; evaporazione dell'acqua: 28-38 kg/h; temperatura di riscaldamento: 30-145 °C; diametro: 1900 mm; lunghezza: 10500 mm; altezza: 3400 mm
• BVD440 - Strati: 4; Area di evaporazione: 40 m²; Evaporazione dell'acqua: 32-44 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 1900 mm; Lunghezza: 12000 mm; Altezza: 3400 mm
• BVD450 - Strati: 4; Area di evaporazione: 50 m²; Evaporazione dell'acqua: 40-55 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 1900 mm; Lunghezza: 13500 mm; Altezza: 3400 mm
• BVD455 - Strati: 4; Area di evaporazione: 55 m²; Evaporazione dell'acqua: 44-60 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 1900 mm; Lunghezza: 15000 mm; Altezza: 3400 mm
• BVD460 - Strati: 4; Area di evaporazione: 60 m²; Evaporazione dell'acqua: 48-66 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 1900 mm; Lunghezza: 16500 mm; Altezza: 3400 mm
• BVD550 - Strati: 5; Area di evaporazione: 50 m²; Evaporazione dell'acqua: 40-55 kg/h; Temperatura di riscaldamento: 30-145 °C; Vuoto: 1000-5000 Pa; Diametro: 2200 mm; Lunghezza: 10500 mm; Altezza: 3700 mm; Umidità di alimentazione: 20-80 %; Umidità della polvere secca: 0.5-5 %; Numero di scarichi: 20-120
• BVD560 - Strati: 5; Area di evaporazione: 60 m²; Evaporazione dell'acqua: 48-66 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2200 mm; Lunghezza: 12000 mm; Altezza: 3700 mm
• BVD565 - Strati: 5; Area di evaporazione: 65 m²; Evaporazione dell'acqua: 52-71 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2200 mm; Lunghezza: 13500 mm; Altezza: 3700 mm
• BVD575 - Strati: 5; Area di evaporazione: 75 m²; Evaporazione dell'acqua: 60-82 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2200 mm; Lunghezza: 15000 mm; Altezza: 3700 mm
• BVD585 - Strati: 5; Area di evaporazione: 85 m²; Evaporazione dell'acqua: 68-93 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2200 mm; Lunghezza: 16500 mm; Altezza: 3700 mm
• BVD650 - Strati: 6; Area di evaporazione: 50 m²; Evaporazione dell'acqua: 40-55 kg/h; Temperatura di riscaldamento: 30-145 °C; Vuoto: 1000-5000 Pa; Diametro: 2200 mm; Lunghezza: 9000 mm; Altezza: 3700 mm; Umidità di alimentazione: 20-80 %; Umidità della polvere secca: 0.5-5 %; Numero di scarichi: 20-120
• BVD660 - Strati: 6; Area di evaporazione: 60 m²; Evaporazione dell'acqua: 48-66 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2200 mm; Lunghezza: 10500 mm; Altezza: 3700 mm
• BVD670 - Strati: 6; Area di evaporazione: 70 m²; Evaporazione dell'acqua: 56-77 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2200 mm; Lunghezza: 12000 mm; Altezza: 3700 mm
• BVD685 - Strati: 6; Area di evaporazione: 85 m²; Evaporazione dell'acqua: 68-93 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2200 mm; Lunghezza: 13500 mm; Altezza: 3700 mm
• BVD695 - Strati: 6; Area di evaporazione: 95 m²; Evaporazione dell'acqua: 76-100 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2200 mm; Lunghezza: 15000 mm; Altezza: 3700 mm
• BVD6105 - Strati: 6; Area di evaporazione: 105 m²; evaporazione dell'acqua: 84-115 kg/h; temperatura di riscaldamento: 30-145 °C; diametro: 2200 mm; lunghezza: 16500 mm; altezza: 3700 mm
• BVD6115 - Strati: 6; area di evaporazione: 115 m²; evaporazione dell'acqua: 92-126 kg/h; temperatura di riscaldamento: 30-145 °C; diametro: 2200 mm; lunghezza: 18000 mm; altezza: 3700 mm
• BVD7110 - Strati: 7; area di evaporazione: 110 m²; evaporazione dell'acqua: 88-121 kg/h; temperatura di riscaldamento: 30-145 °C; vuoto: 1000-5000 Pa; diametro: 2500 mm; lunghezza: 15000 mm; altezza: 4000 mm; umidità di alimentazione: 20-80 %; umidità della polvere secca: 0.5-5 %; Numero di scarichi: 20-120
• BVD7125 - Strati: 7; Area di evaporazione: 125 m²; Evaporazione dell'acqua: 100-137 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2500 mm; Lunghezza: 16500 mm; Altezza: 4000 mm
• BVD7140 - Strati: 7; Area di evaporazione: 140 m²; Evaporazione dell'acqua: 112-154 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2500 mm; Lunghezza: 18000 mm; Altezza: 4000 mm
• BVD8135 - Strati: 8; Area di evaporazione: 137 m²; Evaporazione dell'acqua: 109-150 kg/h; Temperatura di riscaldamento: 30-145 °C; Vuoto: 1000-5000 Pa; Diametro: 2800 mm; Lunghezza: 15000 mm; Altezza: 4500 mm; Umidità di alimentazione: 20-80 %; Umidità della polvere secca: 0.5-5 %; Numero di scarichi: 20-120
• BVD8150 - Strati: 8; Area di evaporazione: 153 m²; Evaporazione dell'acqua: 122-168 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2800 mm; Lunghezza: 16500 mm; Altezza: 4500 mm
• BVD8170 - Strati: 8; Area di evaporazione: 170 m²; Evaporazione dell'acqua: 136-187 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 2800 mm; Lunghezza: 18000 mm; Altezza: 4500 mm
• BVD9170 - Strati: 9; Area di evaporazione: 172 m²; Evaporazione dell'acqua: 137-190 kg/h; Temperatura di riscaldamento: 30-145 °C; Vuoto: 1000-5000 Pa; Diametro: 3000 mm; Lunghezza: 16500 mm; Altezza: 4900 mm; Umidità del mangime: 20-80 %; Umidità della polvere secca: 0.5-5 %; Numero di scarichi: 20-120
• BVD9190 - Strati: 9; Area di evaporazione: 191 m²; Evaporazione dell'acqua: 152-210 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 3000 mm; Lunghezza: 18000 mm; Altezza: 4900 mm
• BVD10190 - Strati: 10; Area di evaporazione: 191 m²; Evaporazione dell'acqua: 152-210 kg/h; Temperatura di riscaldamento: 30-145 °C; Vuoto: 1000-5000 Pa; Diametro: 3000 mm; Lunghezza: 16500 mm; Altezza: 4900 mm; Umidità di alimentazione: 20-80 %; Umidità della polvere secca: 0.5-5 %; Numero di scarichi: 20-120
• BVD10210 - Strati: 10; Area di evaporazione: 211 m²; Evaporazione dell'acqua: 168-231 kg/h; Temperatura di riscaldamento: 30-145 °C; Diametro: 3000 mm; Lunghezza: 18000 mm; Altezza: 4900 mm
