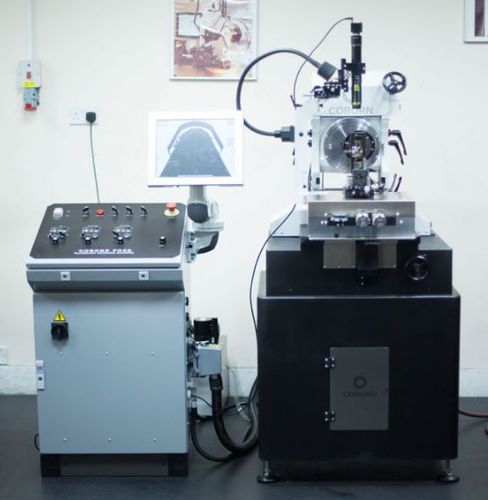

Rettificatrice cilindrica PG3B

automaticain continuodi rodaggio in piano

Il PG3B è dotato di cuscinetti ad aria sia per il perno che per il mandrino della ruota raffreddato ad acqua. La macchina è progettata per la produzione: - utensili a bassa ondulazione o a raggio controllato - Strumenti a sfaccettature multiple, strumenti conici Il movimento del perno è automatico e controllato da un touchscreen. I limiti dell'angolo di rotazione, il tempo di permanenza a fine corsa e la velocità di rotazione possono essere preimpostati. Se sul diamante sono presenti punti "duri", è possibile selezionare dei limiti temporanei del pivot durante la corsa. Gli utensili vengono ispezionati tramite un sistema di visione VS5G. Movimenti principali Mandrino della ruota Cuscinetto dell'aria Velocità 0 - 12.000 giri/min. Direzione del mandrino in senso orario e antiorario Inclinazione del mandrino 0 - 20 gradi Lunghezza corsa 0 - 28 mm Mandrino girevole Cuscinetto dell'aria Campo di rotazione 182 gradi (+/- 91 gradi) Movimento planetario Continuo/jog Direzione planetaria in senso orario e antiorario Campo di lavoro Raggio massimo 75 mm Gioco conico 0-20 gradi Gioco cilindrico 0-20 gradi Opzioni principali Apparecchio rotante - CF13 Legame metallico o ghisa grezza Caratteristiche - I comandi principali si trovano fuori dalla macchina per ridurre al minimo vibrazioni trasmesse - Movimento automatico del perno - Carico di lappatura variabile 0,5 - 3 kg - Meccanismo di precisione per il "posto" e l'"ascensore". - Ispezione degli utensili tramite sistema di visione - Precisione in entrata 0,1 μm - Display digitale ad angolo di rotazione - Base di granito sintetico - Versioni metriche o imperiali - Diagnosi a distanza via internet
