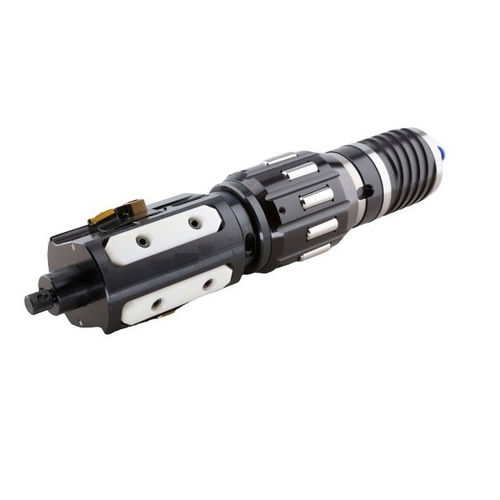

Utensile di spelatura e brunitura interno STGA-T

a rulli

Lavorazione di tubi trafilati a freddo o laminati a caldo e forati. Tecnologia con STGA-T: - Doppia combinazione di skiving e brunitura a rullo STGA-T con testa mobile di skiving Questi strumenti sono utilizzati per la finitura interna dei tubi dei cilindri. L'utensile elimina le irregolarità in forma circolare come l'increspatura, che si verifica durante il processo di fabbricazione dei cilindri idraulici. Durante il processo di brunitura a rullo l'utensile crea anche una superficie perfetta. L'utensile combinato STGA-T può raggiungere un campo di diametro da Ø 40 fino a Ø 250 mm e un lunghezza fino a 12m. Con il funzionamento dell'STGA-T l'utensile può raggiungere un campo di diametro di Ø 125 fino a Ø250 e una lunghezza massima di 4 m. Diametri maggiori su richiesta. L'utensile STGA-T è dotato sulla testa di tre piastre viper e sulla testa di skiving di altre tre piastre viper. piatti di coltello da skiving. L'utensile STGA-T è dotato di 3 piastre di alesatura montate anche sulla testa di alesatura come sei piastre viper montate sulla testa di skiving. Lo scambio delle piastre è semplice e veloce. Gli utensili STGA-T hanno un'efficienza di taglio fino a 3 mm in diametro. L'utensile STGA-T ha una capacità di taglio fino a 8 mm. Il materiale in eccesso sarà rimosso durante il processo di foratura e la testa di skiving rimuoveranno il resto fino al diametro impostato e prepareranno il superficie ottimale per il processo di brunitura a rullo. I rulli posizionati in una gabbia sulla circonferenza degli utensili sono forzati nella parete interna del cilindro e quindi lisci.
