Encoder rotativo incrementale EID58A
magnetico12 bitsad albero pieno

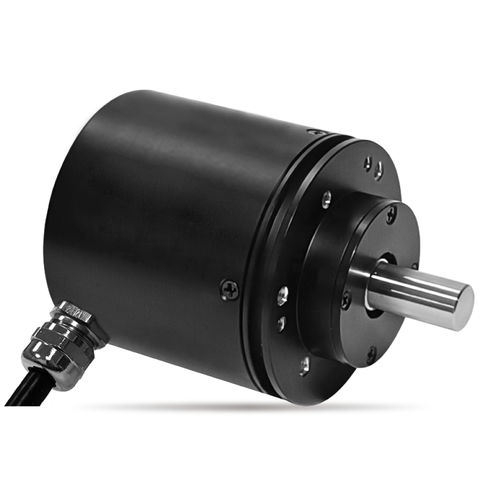

Encoder rotativo incrementale - EID58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnetico / 12 bits / ad albero pieno
Encoder rotativo incrementale - EID58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnetico / 12 bits / ad albero pieno
Encoder rotativo incrementale - EID58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnetico / 12 bits / ad albero pieno - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Maggiori informazioni sul sito di SENTOP by Shanghai Sibo M&E Co., Ltd.

Caratteristiche

Tipo
incrementale
Tecnologia
magnetico
Risoluzione encoder assoluti
12 bits
Costruzione
ad albero pieno
Tensione di alimentazione
24 VDC, 5 V DC, 15 V DC, 12 VDC, 8 V DC, 9 V DC, 6 V DC
Materiale
in alluminio, in acciaio inossidabile
Livello di protezione
ultra-resistente, di resistenza agli urti, resistente alle vibrazioni, per ambienti difficili, antideflagrante, per uso prolungato, a prova di polvere, resistente all'acqua, IP67
Applicazioni
per applicazioni robotiche, ad uso industriale, per motore, per ambienti difficili, per OEM, per ascensore, per l'industria alimentare e delle bevande, marino, per esterni, per campi petroliferi e giacimenti di gas, per miniere
Altre caratteristiche
compatto, ad alta risoluzione, di alta precisione, programmabile, ad alta velocità, per retroazione su motore, per applicazioni difficili
Risoluzione encoder incrementali (impulsi/giro)

Min.: 1 unit

Max.: 4.096 unit

Diametro dell’albero

58 mm
(2,28 in)

Diametro dell'asse

6 mm, 8 mm, 10 mm, 12 mm
(0,24 in, 0,31 in, 0,39 in, 0,47 in)

Lunghezza

86,5 mm
(3,406 in)

Velocità di rotazione

12.000 rpm
(75.398 rad.min-1)

Temperatura di processo

Min.: -30 °C
(-22 °F)

Max.: 105 °C
(221 °F)

Descrizione

Encoder magnetico serie EID58A - Encoder magnetico - Qualsiasi PPR fino a 4096 disponibile - Alto grado di protezione IP67 - Con 1 set di cuscinetti a sfera di precisione - Per impieghi gravosi - Interferenza antimagnetica - Montaggio a vite e servo - Tipo di segnale: segnale incrementale - Diametro dell'alloggiamento: Φ58mm - Tipo di albero: albero anteriore - Metodo di connessione: - cavo sul lato della custodia (standard), cavo sul retro della custodia (opzionale), connettore sul lato della custodia (opzionale), connettore sul retro della custodia (opzionale) - Direzione di uscita: in senso orario o antiorario - Numero di impulsi: 0001-4096 ppr - Forma di uscita: push-pull (standard), line driver (opzionale) Specifiche meccaniche generali - Grado di protezione: IP67 per l'alloggiamento; IP65 per l'albero (standard), IP67 per l'albero (opzionale) - Coppia operativa: ≤50mN.m - Velocità massima: 12.000 giri/min - Aspettativa di vita: 100.000.000 - Materiale dell'alloggiamento: Lega di alluminio anodizzato - Materiale dell'albero: acciaio inox - Carico dell'albero: radiale 80N, assiale 40N - Diametro dell'albero: Φ6mm /Φ8mm /Φ10mm /Φ12mm Specifiche ambientali - Intervallo di temperatura di funzionamento: - 30℃~+105℃ - Intervallo di temperatura di stoccaggio: - 30℃~+105℃ Specifiche elettriche generali - Modello standard: EID58A-S1-W4096P - Tensione applicata: 5 V - 30 V - Livello di uscita alto: >3V - Livello basso di uscita: <0.25V - Forma di uscita: uscita push- pull - Numero di impulsi di uscita: 4096 ppr - Ritardo di propagazione dell'uscita: <2µs - Consumo di corrente (a vuoto): <20mA Lunghezza speciale dell'albero, diametro speciale o lavorazione speciale sull'albero (come albero scanalato, ingrassato, ecc.) possono essere personalizzati.

---

Traduzione automatica  (Visualizza il testo originale in inglese)
