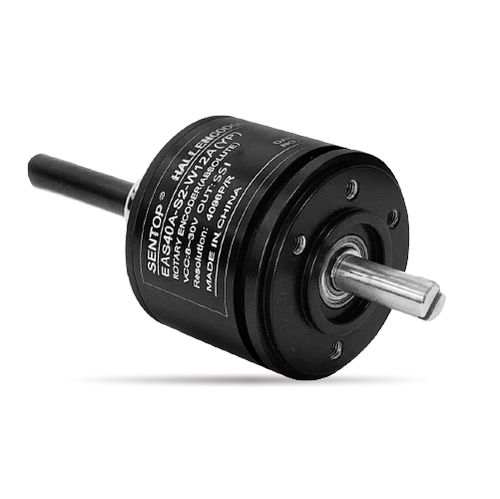

Encoder rotativo assoluto EAS40A-S2

magnetico12 bits14 bits

Encoder magnetico serie EAS40A-S2 - Encoder magnetico - Singolo giro - Alto grado di protezione IP67 - Con 1 set di cuscinetti a sfera di precisione - Segnale di uscita: Segnale differenziale SSI - Montaggio a vite e servo - Diametro dell'alloggiamento: Φ40mm - Tipo di albero: albero anteriore - Metodo di connessione: cavo sul retro dell'alloggiamento (standard), connettore sul retro dell'alloggiamento (opzionale) - Direzione di uscita: in senso orario o antiorario - Risoluzione: 12bit (opzionale: 14bit max) - Caratteristiche di uscita: SSI Specifiche meccaniche generali - Grado di protezione: IP67 - Coppia di spunto: 100.000.000 - Materiale dell'alloggiamento: Lega di alluminio anodizzato - Materiale dell'albero: acciaio inox Specifiche ambientali - Intervallo di temperatura di esercizio: -40℃~+85℃ - Temperatura di stoccaggio: - 40℃~+85℃ - Virazione: 100m/s2, 55Hz-2000Hz (EN 60068-2-6) - Urti: 1000m/s2, 6ms (EN 60068-2-27) Specifiche elettriche generali - Modello standard: EAS40A-S2-W12A - Tensione applicata: 9V-30V - Consumo di corrente (a vuoto): ≤80mA - Risoluzione a singolo giro: 4096 (12 bit) - Interfaccia: Segnale differenziale SSI - Regola di codifica: binaria - Segnale: TTL - Segnale di aggiornamento: 10μs - Resistenza di isolamento: > 1000MΩ (500V.D.C.) - Rigidità dielettrica: 1 min (500V.A.C) Lunghezze speciali dell'albero, diametri speciali o lavorazioni speciali sull'albero (come albero scanalato, ingrassato, ecc.) possono essere personalizzati su richiesta del cliente. L'encoder può essere personalizzato in base a requisiti speciali. Per altri requisiti speciali, contattateci all'indirizzo trade1@sakae.cn
