Encoder rotativo assoluto EAMD58A
magnetico14 bits12 bits

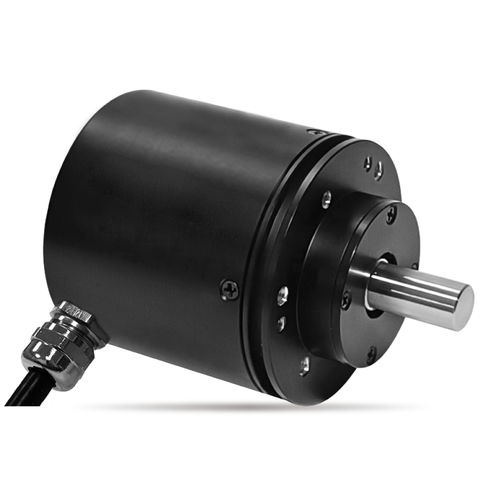

Encoder rotativo assoluto - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnetico / 14 bits / 12 bits
Encoder rotativo assoluto - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnetico / 14 bits / 12 bits
Encoder rotativo assoluto - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnetico / 14 bits / 12 bits - immagine - 2
Encoder rotativo assoluto - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnetico / 14 bits / 12 bits - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di SENTOP by Shanghai Sibo M&E Co., Ltd.

Caratteristiche

Tipo
assoluto
Tecnologia
magnetico
Risoluzione encoder assoluti
14 bits, 12 bits
Costruzione
monogiro
Segnale di uscita
SSI
Livello di protezione
IP67, con schermatura magnetica, IP65
Applicazioni
ad uso industriale, per motore
Altre caratteristiche
per applicazioni difficili
Risoluzione encoder incrementali (impulsi/giro)

Max.: 16.384 unit

Min.: 4.096 unit

Diametro dell'asse

Max.: 12 mm
(0,47 in)

Min.: 6 mm
(0,24 in)

Temperatura di processo

Max.: 85 °C
(185 °F)

Min.: -30 °C
(-22 °F)

Descrizione

Prodotto
Encoder assoluto monogiro magnetico EASD58A per applicazioni industriali di controllo movimento e feedback di posizione.

Caratteristiche
  • Encoder magnetico monogiro
  • Alto grado di protezione: involucro IP67; albero IP65 (IP67 opzionale)
  • Una coppia di cuscinetti a sfera di precisione
  • Costruzione per carichi pesanti
  • Resistenza alle interferenze magnetiche
  • Compatibile con montaggio a vite e montaggio servo


Specifiche meccaniche
  • Grado di protezione: Involucro IP67; Albero IP65, IP67 opzionale
  • Coppia di avviamento: <50 mN·m
  • Durata prevista: >100.000.000
  • Massa: Circa 360 g
  • Materiale involucro: Lega di alluminio
  • Materiale albero: Acciaio inossidabile
  • Carico sull'albero: Radiale 80 N, Assiale 40 N
  • Diametri albero disponibili: φ6 / φ8 / φ10 / φ12


Specifiche ambientali
  • Campo di temperatura di esercizio: -30℃ a +85℃
  • Campo di temperatura di stoccaggio: -30℃ a +85℃
  • Vibrazioni: 100 m/s², 55Hz–2000Hz (EN 60068-2-6)
  • Urti: 100 m/s², 6 ms (EN 60068-2-27)
  • ESD: Scarica a contatto ±8KV; Scarica aerea ±15KV (EN61000-4-2:2009)
  • EMS: 100 V/m (80MHz–1GHz, 1kHz 80% AM), EN61000-4-3


Specifiche elettriche
  • Modello standard: EASD58A-S1-W12A
  • Tensione di alimentazione: 9V–30V
  • Corrente a vuoto: <80 mA
  • Risoluzione monogiro: 4096 (12-bit) standard; fino a 16384 (14-bit)
  • Interfaccia: SSI (livello segnale TTL)
  • Codifica: Binario / Gray
  • Livello segnale: TTL
  • Tempo di aggiornamento: 10 μs
  • Resistenza di isolamento: >1000 MΩ (500V D.C.)
  • Rigidità dielettrica: 1 min (500V A.C.)


Opzioni speciali disponibili
  • Assi su richiesta: lunghezza speciale, diametro speciale, lavorazioni particolari sull'albero (scanalatura, smusso, fori) o foro cieco


Riepilogo tecnico
  • Modello: EASD58A (variante standard EASD58A-S1-W12A)
  • Tipo: Encoder assoluto monogiro magnetico
  • Interfaccia / Uscita: SSI, TTL
  • Risoluzione: 4096 (12-bit) fino a 16384 (14-bit)
  • Alimentazione: 9V–30V
  • Protezione: Involucro IP67; Albero IP65 (IP67 opzionale)
  • Diametri albero: φ6 / φ8 / φ10 / φ12
  • Massa: Circa 360 g
  • Temperatura di esercizio: -30℃ a +85℃
