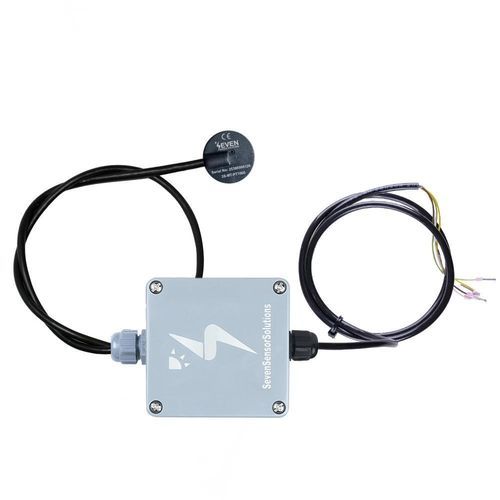

Sensore di temperatura Pt1000 3S-MT-PT1000-MB

RTDa resistenza di platinoModbus RTU

Descrizione del prodotto
Il sensore di temperatura del modulo misura la temperatura posteriore dei pannelli fotovoltaici (PV) in gradi Celsius (°C) tramite una sonda PT1000. La sonda viene posizionata tra il backsheet del modulo e lo strato EVA per riprodurre il comportamento termico del modulo. Un trasduttore converte il segnale PT1000 in Modbus RTU per la comunicazione. Il modello 3S-MT-PT1000-MB è compatibile con datalogger e PLC dotati di porta RS485.

Cos'è il sensore di temperatura del modulo?
La temperatura del modulo è un parametro cruciale per la valutazione delle prestazioni di un impianto PV. Questo sensore fornisce letture accurate della temperatura posteriore del modulo (°C) per monitorare le perdite di efficienza legate alla temperatura e supportare i calcoli delle prestazioni.

Principio di funzionamento
Il dispositivo è un trasmettitore di temperatura che utilizza un elemento sensore PT1000 collegato a un'uscita RS485 tramite un trasduttore PT1000-to-Modbus. Il valore misurato viene trasmesso in MODBUS RTU ai sistemi di monitoraggio. È progettato per installazioni ambientali e industriali che richiedono uscite digitali standardizzate e stabili.

Linee guida per l'installazione
Secondo IEC 61724-1:2021, montare il sensore al centro di una cella vicino al punto medio del modulo, evitando i confini tra le celle. Posizionare la sonda sul retro del modulo al centro della cella più vicina al punto medio. Assicurarsi che l'area di montaggio sia asciutta e pulita per garantire una misurazione accurata e un'adesione sicura con il nastro 3M® fornito.

Principali vantaggi

• Calcolo PR: Fornisce la temperatura del modulo necessaria per il corretto calcolo del Performance Ratio (PR).
• Protezione dal surriscaldamento: I dati in tempo reale permettono ai sistemi di controllo di rilevare e mitigare il surriscaldamento.
• Adattabilità climatica: Supporta regolazioni dinamiche dell'impianto in base alle condizioni climatiche per ottimizzare la produzione.

Perché SEVEN?
I prodotti SEVEN sono realizzati con componenti affidabili per fornire misurazioni meteorologiche e ambientali precise. Il 3S-MT-PT1000-MB è progettato per riprodurre la struttura posteriore di un modulo PV al fine di garantire un comportamento termico comparabile e soddisfa le norme IEC pertinenti per il monitoraggio fotovoltaico.

FAQ

• Classe: Tutti i sensori 3S-MT-PT1000-MB sono Classe A secondo IEC 60751:2022 e IEC 61724-1:2021.
• Garanzia: Garanzia di 2 anni.
• Prezzo: Intervallo indicativo 110–195 EUR.
• Tempi di consegna: Ordini piccoli: ca. 1–2 settimane; ordini in grandi quantità: ca. 6–8 settimane.
• Cavi inclusi: Fornito con un cavo 50 cm 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR e un cavo 2,5 m 3x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR (resistenti ai raggi UV e alle intemperie). Altre lunghezze su richiesta.
• Installazione: Consultare il manuale utente per istruzioni dettagliate di installazione e configurazione.

Specifiche tecniche

• Codice articolo: 3S-MT-PT1000-MB
• Tipo sensore: PT1000
• Campo di misura: -40°C a +85°C
• Accuratezza: ±0,1°C
• Risoluzione: 0,1°C
• Uscita dati: RS485 fino a 38400 Baud
• Protocollo di comunicazione: Modbus RTU
• Alimentazione: 12 a 30 V DC
• Consumo: 15 mA @ 24 V DC
• Connessione elettrica: cavo 50 cm 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR e cavo 2,5 m 3x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR (resistenti UV e intemperie)
• Temperatura di esercizio: -40°C a +85°C
• Dimensioni scatola: 80 mm x 82 mm x 55 mm (L x P x A)
• Dimensioni copertura sensore: Ø 33 mm x 3,5 mm (modello plastico); Ø 35 mm x 2 mm (modello EVA)
• Peso: 280 g
• Grado di protezione: IP67
• Materiale scatola: ABS
• Copertura sensore: backsheet laminato (EVA – Tedlar) / stampaggio plastica ABS
• Metodo di montaggio: nastro 3M® sul retro del modulo
• Standard: Classe A secondo IEC 60751:2022 e IEC 61724-1:2021
