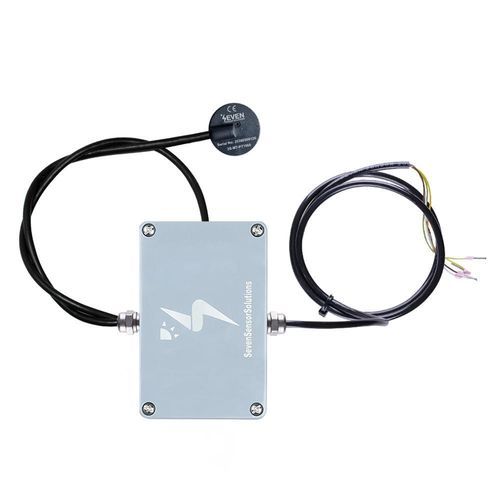

Trasmettitore di temperatura da incasso 3S-MT-PT1000-U

Pt10000-10 Vcon uscita in tensione

Panoramica
Il 3S-MT-PT1000-U è un sensore di temperatura del modulo che misura la temperatura posteriore dei moduli fotovoltaici in °C tramite una sonda PT1000 inserita tra gli strati di backsheet con foglio EVA. Un trasduttore integrato converte il segnale PT1000 in un'uscita analogica 0–10 V per l'integrazione diretta con datalogger, gateway e PLC con ingresso 0–10 V.

Cos'è il sensore di temperatura del modulo?
Il sensore monitora la temperatura della superficie posteriore dei moduli PV in gradi Celsius. La temperatura delle celle influenza la corrente di cortocircuito e la tensione a circuito aperto; una misura precisa è quindi fondamentale per la valutazione delle prestazioni e la gestione termica degli impianti fotovoltaici.

Principio di funzionamento
Una sonda PT1000 ad alta precisione rileva la temperatura del modulo. Una scheda elettronica in un involucro resistente ai raggi UV linearizza e converte il segnale PT1000 in uscita analogica 0–10 V. Il dispositivo ha grado di protezione IP67 per uso esterno.

Istruzioni di installazione
Seguire le raccomandazioni IEC 61724-1:2021: posizionare la sonda al centro di una cella vicino al punto medio del modulo, evitando i bordi delle celle. Fissare il sensore su una zona asciutta e pulita del backsheet con il nastro 3M® fornito. Verificare l'assenza di contaminanti e prestare attenzione in presenza di rugiada o residui che possono ostacolare l'adesione.

Vantaggi

• Stima accurata del PR: fornisce dati di temperatura del modulo necessari per calcoli affidabili del Performance Ratio.
• Protezione dal surriscaldamento: l'ingresso di temperatura in tempo reale consente ai sistemi di controllo di mitigare il surriscaldamento e ridurre il rischio di danni a lungo termine.
• Adattamento meteo: permette risposte operative dinamiche ai cambiamenti climatici per massimizzare la produzione energetica.

Perché SEVEN Sensor Solutions?
I prodotti SEVEN utilizzano componenti di qualità e la struttura del sensore replica la costruzione posteriore del modulo PV per garantire un comportamento di trasferimento termico comparabile. Il 3S-MT-PT1000-U è progettato secondo l'Allegato B di IEC 61724-1:2021 e IEC 60751:2022, offrendo risoluzione ≤ 0,1 °C e incertezza ±1 °C.

Specifiche tecniche

• Codice articolo: 3S-MT-PT1000-U
• Tipo sensore: PT1000
• Campo di misura: -40 °C a +85 °C
• Precisione: ±0,1 °C
• Risoluzione: 0,1 °C
• Uscita dati: Analogica 0–10 V
• Alimentazione: 12–30 V DC
• Consumo: 15 mA @ 24 V DC
• Connessione elettrica: cavi da 1,2 m e 2 m 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR, resistenti ai raggi UV e alle intemperie
• Temperatura di esercizio: -40 °C a +85 °C
• Dimensioni scatola: 65 mm x 115 mm x 55 mm (L x P x H)
• Copertura sensore: Ø 33 mm x 3,5 mm (plastica) / Ø 35 mm x 2 mm (EVA)
• Peso: 267 g
• Grado di protezione: IP67
• Materiale scatola: ABS
• Metodo di montaggio: nastro 3M® sul retro del modulo
• Norme: Classe A secondo IEC 60751:2022 e IEC 61724-1:2021
