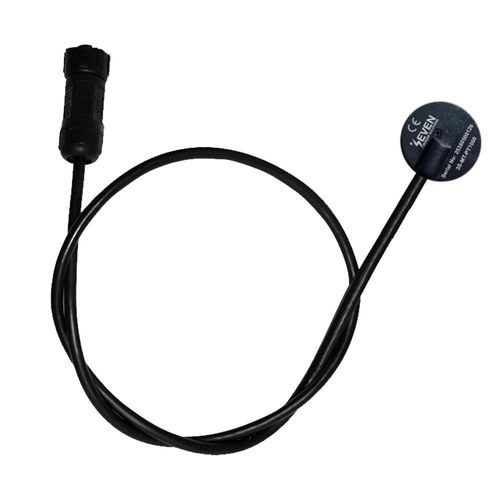

Sensore di temperatura Pt1000 3S-MT-PT1000

con scatolaautoadesivoconnettore M12

Panoramica del prodotto
Il sensore di temperatura modulo misura la temperatura della parte posteriore del modulo in °C tramite una sonda PT1000 posizionata tra backsheet e strati EVA. Il corpo riproduce il trasferimento termico del modulo PV per fornire letture rappresentative. Compatibile con SEVEN Irradiance Sensor Box e progettato per il monitoraggio di impianti PV secondo IEC 60751:2022 e IEC 61724-1:2021.

Principio di funzionamento
Trasmettitore di temperatura con uscita PT1000 che fornisce valori come segnali di resistenza conformi alle caratteristiche PT1000. La forma e i materiali della copertura emulano il comportamento termico del backsheet per riprodurre la dinamica di trasferimento di calore del modulo. Il trasmettitore si collega ai modelli SEVEN Irradiance Sensor e Sensor Box tramite connettore a 5 poli IP67. L'uscita PT1000 può essere interfacciata direttamente a data logger, sistemi di monitoraggio o altri dispositivi di acquisizione con ingressi di resistenza compatibili.

Installazione
Secondo IEC 61724-1:2021, posizionare il sensore al centro di una cella vicino al punto medio del modulo, evitando i bordi delle celle. L'area di installazione deve essere completamente asciutta e priva di contaminanti; la rugiada può impedire l'adesione. Fissare il sensore al backsheet del modulo con il nastro 3M® fornito. Seguire le procedure locali per il passaggio e il fissaggio dei cavi.

Vantaggi

• Precisione PR: fornisce dati di temperatura necessari per calcoli affidabili del Performance Ratio (PR) e valutazioni di resa.
• Gestione termica: consente di rilevare e mitigare i rischi di surriscaldamento tramite monitoraggio in tempo reale.
• Adatto al campo: protezione IP67 e cavo resistente a UV/intemperie per un funzionamento esterno duraturo.

Informazioni aggiuntive

• Classe: Classe A secondo IEC 60751:2022 e IEC 61724-1:2021.
• Garanzia: 2 anni.
• Fascia di prezzo indicativa: 50–90 EUR.
• Tempi di consegna: ordini piccoli (≤20 pz): ≈1–2 settimane; ordini in volume (20–100 pz): ≈4–5 settimane.
• Cavo: fornito con cavo LI2YC11Y-TP PUR da 3 m (2x2x0,22 mm², 24 AWG), resistente a UV e intemperie; altre lunghezze su richiesta.

Specifiche tecniche

• Codice articolo: 3S-MT-PT1000
• Tipo di sensore: PT1000
• Campo di misura: -40°C a +85°C
• Precisione: ±0,1°C
• Risoluzione: 0,1°C
• Uscita dati: PT1000 (resistenza ohmica)
• Connessione elettrica: cavo LI2YC11Y-TP PUR 3 m, 2x2x0,22 mm² (24 AWG), resistente a UV e intemperie
• Temperatura di esercizio: -40°C a +85°C
• Dimensioni copertura: Ø 33 mm x 3,5 mm (Plastica); Ø 35 mm x 2 mm (EVA)
• Peso: 167 g
• Protezione: IP67
• Materiale copertura: backsheet laminato (EVA–Tedlar) o iniezione ABS
• Metodo di montaggio: nastro 3M® sul retro del modulo
• Norme: IEC 60751:2022, IEC 61724-1:2021 (Classe A)
