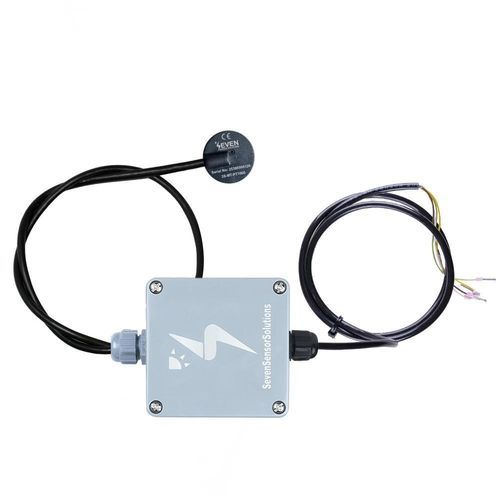

Trasmettitore di temperatura su testa di sonda 3S-MT-PT1000-I

Pt1000analogicocon uscita in corrente

Panoramica del prodotto
Sensore di temperatura per modulo progettato per misurare la temperatura della superficie posteriore dei moduli fotovoltaici in °C mediante una sonda PT1000. La sonda è inserita tra due strati di backsheet con un foglio EVA. Un trasduttore interno converte il segnale PT1000 in un'uscita analogica 4-20 mA. Compatibile con datalogger, gateway e PLC con ingresso 4-20 mA.

Cos'è il sensore di temperatura per modulo?
La temperatura del modulo influisce direttamente sulle prestazioni degli impianti PV: l'aumento della temperatura delle celle aumenta la corrente di cortocircuito e riduce la tensione a circuito aperto, diminuendo l'efficienza elettrica del modulo. Una misura precisa della temperatura è necessaria per calcoli affidabili del Performance Ratio (PR) e per il monitoraggio operativo degli impianti.

Principio di funzionamento
Il dispositivo integra una sonda PT1000 ad alta precisione e un trasduttore elettronico alloggiati in un involucro resistente ai raggi UV e agli agenti atmosferici. La PT1000 rileva la temperatura della superficie posteriore del modulo; l'elettronica converte il segnale in un'uscita di corrente analogica 4-20 mA. L'unità è alimentata da 12–30 V DC e comunica tramite uscita 4-20 mA con i sistemi di acquisizione industriale standard.

Specifiche tecniche (estratto)
Codice articolo: 3S-MT-PT1000-I
Tipo di sensore: PT1000
Campo di misura: -40°C a +85°C
Precisione: ±0,1°C
Risoluzione: 0,1°C
Uscita dati: Analogica 4-20 mA
Alimentazione: 12 a 30 V DC
Consumo: 30 mA @ 24 V DC
Connessione elettrica: cavi LI2YC11Y-TP PUR 1,2 m e 2 m 2x2x0,22 mm² (24 AWG), resistenti a UV e intemperie

Installazione
Installare il sensore al centro di una cella vicino al punto medio del modulo, evitando i bordi delle celle, in conformità con IEC 61724-1:2021. Posizionare la sonda PT1000 sul retro del modulo il più vicino possibile al centro della cella senza attraversarne i bordi. Assicurarsi che l'area di adesione sia asciutta e priva di contaminanti; evitare l'installazione in presenza di rugiada o umidità.

Vantaggi

• Stima del PR: fornisce dati di temperatura del modulo necessari per il calcolo del Performance Ratio.
• Protezione dal surriscaldamento: il monitoraggio in tempo reale supporta azioni protettive e riduce i rischi di manutenzione.
• Adattabilità climatica: consente regolazioni dinamiche del sistema rispetto alle variazioni ambientali e stagionali per ottimizzare la resa.

Perché SEVEN Sensor Solutions
I prodotti SEVEN impiegano componenti affidabili e una copertura che riproduce il comportamento termico della parte posteriore del modulo per misure rappresentative. Il 3S-MT-PT1000-I soddisfa i requisiti IEC in termini di risoluzione e incertezza ed è adatto ad applicazioni industriali di monitoraggio PV.

FAQ (punti chiave)

• Classe: Classe A secondo IEC 60751:2022 e IEC 61724-1:2021.
• Garanzia: 2 anni.
• Fascia di prezzo indicativa: 95–170 EUR.
• Tempi di consegna: ordini piccoli ~2–3 settimane; ordini in volume ~7–8 settimane.
• Cavo: fornito con cavi LI2YC11Y-TP PUR 1,2 m e 2 m 2x2x0,22 mm² (24 AWG), resistenti a UV e intemperie; altre lunghezze su richiesta.

Caratteristiche / Specifiche tecniche

• Codice articolo: 3S-MT-PT1000-I
• Tipo di sensore: PT1000
• Campo di misura: -40°C a +85°C
• Precisione: ±0,1°C
• Risoluzione: 0,1°C
• Uscita dati: Analogica 4-20 mA
• Alimentazione: 12 a 30 V DC
• Consumo: 30 mA @ 24 V DC
• Connessione elettrica: 1,2 m e 2 m 2x2x0,22 mm², 24 AWG, cavi LI2YC11Y-TP PUR (resistenti UV/intemperie)
• Intervallo di temperatura di esercizio: -40°C a +85°C
• Dimensioni del box: 64 x 68 x 35 mm (L x P x A)
• Dimensioni della copertura del sensore: Ø 33 mm x 3,5 mm (Plastica); Ø 35 mm x 2 mm (EVA)
• Peso: 257 g
• Indice di protezione: IP67
• Materiale del box: ABS
• Copertura del sensore: backsheet laminato (EVA – Tedlar) / iniezione plastica ABS
• Metodo di montaggio: nastro 3M® sul retro del modulo
• Standard: Classe A secondo IEC 60751:2022 e IEC 61724-1:2021
