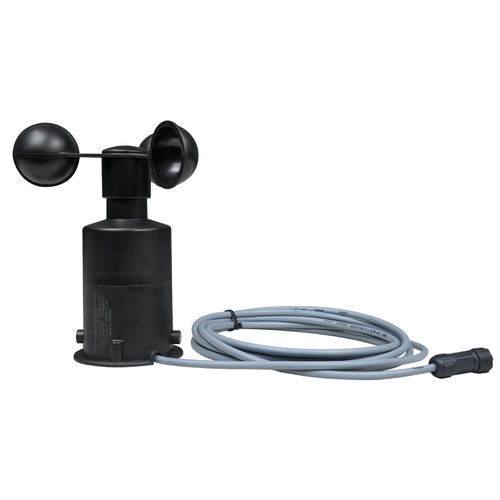

Anemometro a coppette 3S-WS-PLS-P

IP54compattocon uscita di impulsi

Panoramica
Il sensore di velocità del vento in plastica 3S-WS-PLS-P (anemometro a coppe) misura la velocità del vento orizzontale e fornisce uscita a impulsi tramite reed relay per integrazione diretta con SCADA, PLC o registratori. Progettato per uso esterno in applicazioni industriali e ambientali con materiali resistenti ai raggi UV e design meccanico compatto a bassa manutenzione.

Norme e note
Conforme a IEC 61724-1:2021. I dati di velocità del vento possono essere usati per stimare la temperatura dei moduli e per valutazioni di danni dovuti al vento. Per monitorare raffiche (tipicamente fino a 3 s), utilizzare un periodo di campionamento ≤ 5 s e registrare valori medi e di picco.

Specifiche tecniche

• Codice articolo: 3S-WS-PLS-P
• Tipo sensore: Anemometro a coppe (Reed Switch)
• Intervallo di misura: 0.9–60 m/s
• Precisione: < 5 m/s: 0.5 m/s; ≥ 5 m/s: 10% della lettura
• Risoluzione: 0.1 m/s
• Soglia: 0.9 m/s
• Velocità di sopravvivenza: 60 m/s
• Uscita dati: Reed relay (uscita a impulsi)
• Cavo: 3 m LIYY, resistente ai raggi UV e alle intemperie (lunghezze personalizzabili)
• Temperatura di funzionamento: -40°C a +85°C (senza ghiaccio). Modello riscaldato disponibile (3S-WS-I-H)
• Dimensioni: Ø 136 x 151 mm
• Peso: 0.2 kg
• Scocca: ASA
• Coppe: ABS
• Montaggio: Su tubo o a terra
• Grado di protezione: IP54
• Alimentazione: 12–30 V DC
• Garanzia: 2 anni
• Norma: IEC 61724-1:2021

Caratteristiche principali

• Costruzione plastica (ASA/ABS): Materiali resistenti ai raggi UV adatti all'uso esterno.
• Uscita a impulsi (reed relay): Fornisce impulsi digitali per conteggio o misurazione di frequenza.
• Design compatto: Ingombro ridotto e peso limitato per un montaggio agevole.
• Protezione IP54: Resistenza a polvere e spruzzi d'acqua per impiego esterno.
• Ampio intervallo di misura: 0.9–60 m/s per condizioni da calme a ventose.

Come funziona
Le coppe rotanti azionano un magnete che attiva il reed switch; ogni rotazione genera un impulso. La frequenza degli impulsi è proporzionale alla velocità del vento e viene misurata o conteggiata dal sistema collegato per monitoraggio in tempo reale o registrazione.

Vantaggi

• Prestazioni definite: Risoluzione e precisione specificate per monitoraggio operativo e valutazioni.
• Compatibilità di sistema: Uscita a impulsi compatibile con SCADA, PLC e registratori comuni.
• Bassa manutenzione: Design meccanico semplice; versione riscaldata disponibile per condizioni di ghiaccio.
• Flessibilità di installazione: Montaggio su tubo o a terra e lunghezze cavo personalizzabili.

Applicazioni

• Monitoraggio eolico: Valutazione siti e monitoraggio delle prestazioni delle turbine.
• Stazioni meteorologiche: Raccolta dati per previsioni e ricerca.
• Siti industriali: Supporto decisionale per sicurezza e operazioni.
• Agricoltura: Monitoraggio delle condizioni di campo e pianificazione operazioni.

Installazione e manutenzione
Installazione: Montare in posizione libera da ostacoli ad altezza appropriata; usare montaggio su tubo o a terra. Manutenzione: Bassa manutenzione; pulizia periodica e ispezione consigliate in ambienti polverosi o dopo eventi estremi.

Domande frequenti (selezionate)

• Come collego il sensore al mio sistema? Il sensore fornisce uscita a impulsi (reed relay) compatibile con SCADA e registratori che accettano ingressi digitali a impulsi.
• Qual è la velocità massima misurabile? Fino a 60 m/s.
• Alimentazione: 12–30 V DC.
• Garanzia: 2 anni.
• Lunghezza cavo standard: 3 m (disponibile personalizzazione).

Riepilogo tecnico

• Codice: 3S-WS-PLS-P
• Tipo: Anemometro a coppe (Reed Switch)
• Intervallo: 0.9–60 m/s
• Precisione: < 5 m/s: 0.5 m/s; ≥ 5 m/s: 10%
• Risoluzione: 0.1 m/s
• Soglia: 0.9 m/s
• Velocità sopravvivenza: 60 m/s
• Uscita: Reed relay (impulsi)
• Cavo: 3 m LIYY, resistente UV/intemperie
• Temp. op.: -40°C a +85°C
• Dimensioni: Ø 136 x 151 mm
• Peso: 0.2 kg
• Materiali: Scocca ASA, coppe ABS
• Montaggio: Tubo o terra
• IP: IP54
• Alimentazione: 12–30 V DC
• Garanzia: 2 anni
