Anemometro a coppette 3S-WS-I-P

riscaldatocon uscita analogicacompatto

Panoramica del prodotto

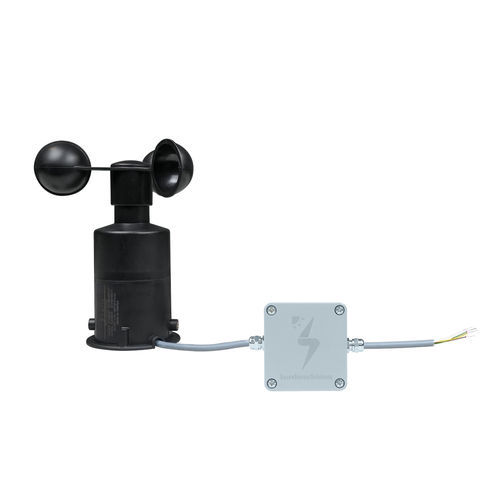

Il 3S-WS-I-P è un anemometro a coppe in plastica con uscita analogica (4–20 mA) progettato per stazioni meteorologiche PV compatte, stazioni meteo ridotte e monitoraggio industriale semplice dove è richiesta la misura della velocità del vento orizzontale senza un'unità metallica pesante. Fornito con kit di montaggio e cavo LIYYC11Y PUR da 3 m, resistente ai raggi UV e alle intemperie. Kit di riscaldamento opzionale disponibile per installazioni soggette a formazione di ghiaccio.

Principio di misura
Il sensore misura la velocità del vento orizzontale indipendentemente dalla direzione. Un magnete rotante sulle coppe aziona un interruttore a lamella; la frequenza degli impulsi è proporzionale alla velocità di rotazione e quindi alla velocità del vento.

Dati tecnici

• Codice articolo: 3S-WS-I-P
• Tipo di sensore: Anemometro a coppe (interruttore a lamella)
• Gamma di misura: 0,9 a 50 m/s
• Precisione: soglia 0,9 m/s; sotto 5 m/s ±0,5 m/s; sopra 5 m/s ±10% della lettura
• Risoluzione: 0,1 m/s
• Soglia: 0,9 m/s
• Velocità di sopravvivenza: 80 m/s
• Uscita dati: Analogica (4–20 mA)
• Alimentazione: 12 a 30 V CC
• Cavo: 3 m LIYYC11Y PUR, resistente ai raggi UV e alle intemperie
• Intervallo di temperatura di esercizio: -40°C a +85°C (senza ghiaccio)
• Dimensioni: Ø 136 x 151 mm
• Peso: 0,2 kg
• Materiale involucro: ASA
• Materiale coppe: ABS
• Montaggio: Montaggio su tubo o a terra
• Standard: Conforme a IEC 61724-1:2021

Cosa misura e perché è utile
Il 3S-WS-I-P fornisce la velocità del vento orizzontale (m/s). Nella monitorizzazione PV e per le stazioni meteorologiche compatte, la velocità del vento consente di:

• valutare il raffreddamento dei moduli e il suo impatto su temperatura e resa,
• supportare la segnalazione di eventi in condizioni di vento forte o raffiche,
• arricchire l'analisi delle prestazioni insieme all'irradianza POA e alla temperatura del modulo.

Perché scegliere questo sensore
Questo modello plastico analogico è indicato quando serve un sensore economico e leggero con compatibilità universale 4–20 mA per stazioni meteo standard multi-sito o monitoraggio industriale/agricolo semplice. Facile da sostituire e integrare con datalogger, PLC e SCADA con ingressi analogici.

Come funziona
Le tre coppe ruotano al vento. Un magnete sul rotore attiva l'interruttore a lamella a ogni rivoluzione; la frequenza degli impulsi viene convertita in un segnale di corrente proporzionale 4–20 mA dal trasduttore interno. Il datalogger o PLC converte la corrente in velocità del vento secondo la calibrazione definita.

Applicazioni tipiche

• Impianti fotovoltaici utility, C&I e su coperture per monitoraggio secondo IEC 61724-1,
• Stazioni meteo compatte e reti ambientali,
• Siti industriali o agricoli che richiedono una misura di base della velocità del vento con uscita analogica.

Informazioni aggiuntive (FAQ)

• Calibrazione: Ogni unità è testata e calibrata in fabbrica in una galleria del vento di precisione.
• Compatibilità: Loop di corrente standard 4–20 mA; 4 mA = valore minimo, 20 mA = valore massimo; si collega ad ingressi analogici SCADA, PLC o datalogger.
• Cavo e opzioni: Fornito con cavo 3 m LIYYC11Y PUR; lunghezze personalizzate e kit riscaldamento disponibili.
• Garanzia: 2 anni contro difetti di fabbricazione.
• Prezzo e tempi: Fascia indicativa €110–€200; ordini piccoli ~5–7 giorni, grandi lotti (100 pz) ~6–7 settimane.
