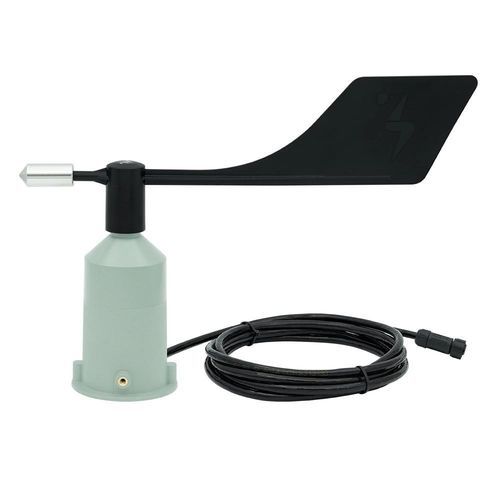

Sensore di direzione del vento con segnale elettrico di uscita 3S-WD-P

analogicoIP67IP54

Panoramica
Il sensore di direzione del vento in plastica è un componente essenziale delle stazioni meteorologiche e svolge un ruolo cruciale nell'analisi delle condizioni ambientali. Con uscita analogica (0–3,3 V), il 3S-WD-P fornisce dati precisi sulla direzione del vento ed è facilmente integrabile con SCADA, PLC e data logger. La misurazione della direzione del vento supporta le analisi secondo IEC 61724-1:2021, come le correlazioni di temperatura dei moduli e le valutazioni per reclami di danni dovuti al vento.

Specifiche tecniche

• Codice articolo: 3S-WD-P
• Tipo di sensore: sensore di posizione ad effetto Hall azionato da ala
• Gamma di misura: 0 a 359°
• Precisione: ±1% del valore misurato
• Risoluzione: 1°
• Soglia: 1 m/s
• Uscita dati: analogica 0–3,3 V
• Connessione elettrica: cavo LIYY 3 m, resistente ai raggi UV e alle intemperie
• Intervallo di temperatura di esercizio: -40 °C a +85 °C (senza ghiaccio)
• Dimensioni: Ø290×195 mm
• Peso: 0,25 kg
• Grado di protezione: IP54 (IP67 opzionale)
• Materiale della custodia: ASA
• Materiale dell'ala: ABS
• Metodo di montaggio: montaggio su tubo o a terra
• Standard: Conforme a IEC 61724-1:2021

Caratteristiche principali

• Costruzione leggera per una facile movimentazione e installazione all'aperto.
• Uscita analogica per collegamento diretto a inverter, data logger e sistemi SCADA.
• Design plug-and-play per un'installazione rapida e minori errori di cablaggio.
• Scocca in ASA resistente ai raggi UV e protezione IP54 per esposizione prolungata (IP67 opzionale).
• Elevata precisione direzionale di ±1% per valutazioni del vento affidabili.

Principio di funzionamento
L'ala ruota in funzione della direzione del vento; un sensore di posizione ad effetto Hall interno converte l'angolo dell'ala in un segnale elettrico che viene tradotto in una tensione analogica (0–3,3 V) per la trasmissione a ricevitori dati o sistemi di controllo.

Applicazioni

• Impianti fotovoltaici su scala utility
• Impianti ibridi solare-eolici
• Stazioni remote di monitoraggio ambientale
• Installazioni PV agricole che richiedono dati climatici

Installazione e manutenzione
Installazione: Installare il sensore ad un'altezza libera da ostacoli (edifici, alberi) e allineare il marchio nord con una bussola. Opzioni di montaggio: su tubo o a terra; il sensore viene fornito con tre bulloni a testa angolare. Manutenzione: Design a bassa manutenzione grazie alla scocca in plastica; pulire regolarmente in ambienti polverosi o inquinati e ispezionare i sistemi almeno una volta all'anno secondo IEC 61724-1:2021.

Informazioni aggiuntive sul prodotto

• Alimentazione: 12–30 V CC (24 V consigliati)
• Cavo: 3 m 2x2x0,22 mm² LI2YC11Y-TP (resistente a UV e intemperie); lunghezze personalizzate su richiesta
• Garanzia: 2 anni contro difetti di materiali e lavorazione
• Fascia di prezzo: 100–180 EUR
