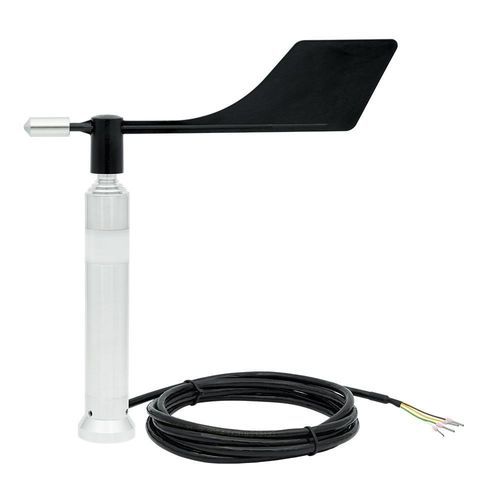

Sensore di direzione del vento Modbus RTU 3S-WD-MB-H

digitalecon interfaccia serialeserie

Descrizione del prodotto
Il sensore di direzione del vento riscaldato con uscita Modbus (3S-WD-MB-H) è uno strumento orizzontale progettato per funzionare in ambienti freddi, ghiacciati e umidi. La direzione viene misurata tramite una banderuola e un sensore di posizione a effetto Hall, espressa in gradi (0 a 359,9°). I dati vengono trasmessi digitalmente via RS-485 con Modbus RTU, consentendo il collegamento diretto a SCADA, PLC e datalogger. Il riscaldamento integrato evita la formazione di ghiaccio e mantiene il funzionamento quando le banderuole convenzionali si bloccano.

Come funziona
La banderuola segue la direzione del vento; un sensore di posizione a effetto Hall interno converte l’angolo della banderuola in un valore elettrico espresso in gradi. Questo valore viene trasmesso su RS-485 tramite Modbus RTU per la lettura dai sistemi collegati. Il modello incorpora un controllo del riscaldamento automatico che monitora la temperatura interna e abilita/disabilita il riscaldamento per prevenire la formazione di ghiaccio.

Funzione di riscaldamento
Il sensore monitora continuamente la temperatura dell’alluminio interno per regolare automaticamente il riscaldamento. Quando la temperatura interna ≤ 10°C il LED rosso indica riscaldamento ON. Quando la temperatura interna ≥ 20°C il riscaldamento si interrompe e il LED blu indica riscaldamento OFF. Tra 10°C e 20°C il riscaldamento resta spento e il LED blu è acceso. Questo controllo automatico riduce le operazioni di sbrinamento manuale e garantisce affidabilità a basse temperature.

Vantaggi chiave

• Riscaldamento automatico che impedisce il congelamento della banderuola e delle parti mobili per misurazioni continue in condizioni di gelo.
• Modbus RTU digitale su RS-485 supporta lunghe tratte di cavo e trasferimenti di dati stabili in ambienti industriali.
• Conforme a IEC 61724-1:2021, adatto al monitoraggio fotovoltaico e ad applicazioni meteorologiche professionali.
• Installazione semplice: opzioni di montaggio su tubo o a terra.
• Indicazione visiva tramite LED rosso/blu per controllo rapido dello stato di riscaldamento in sito.

Applicazioni comuni

• Siti di monitoraggio montani e ad alta quota
• Stazioni meteorologiche in climi freddi
• Progetti di monitoraggio ambientale remoti
• Impianti industriali esposti a gelo, neve o brina

Installazione (passaggi generali)

• Fissare il sensore a un tubo o a una struttura di supporto a terra idonea.
• Posizionarlo in un’area libera, lontano da ostacoli che possano influire sul flusso d’aria.
• Allineare il sensore in base alla direzione di riferimento del sito.
• Collegare l’alimentazione (18–30 V DC, 24 V raccomandati) e i cavi Modbus RS-485 seguendo lo schema di cablaggio.
• Durante il collaudo, verificare la comunicazione Modbus e il funzionamento di LED/riscaldamento.

Manutenzione

• Ispezione visiva periodica
• Controllare l’integrità dei cavi e la stabilità del montaggio
• Verificare che la banderuola ruoti liberamente
• Controllare comunicazione e stato del riscaldamento durante le ispezioni in condizioni di freddo

Riepilogo rapido
Riscaldamento automatico: previene interruzioni dovute al gelo
Rilevamento a effetto Hall: misura stabile e bassa usura
Modbus RTU su RS-485: integrazione semplice e comunicazione affidabile su lunghe distanze
Campo 0–359,9°: copertura completa delle direzioni
Risoluzione 0,1°: dettaglio di misura elevato
Conformità IEC 61724-1:2021: adatto al monitoraggio PV professionale
Scocca in alluminio + poliamide: costruzione per uso esterno

Caratteristiche / Specifiche tecniche

• Codice articolo: 3S-WD-MB-H
• Tipo di sensore: Sensore di posizione a effetto Hall azionato da banderuola
• Campo di misura: 0–359,9°
• Accuratezza: ±1% del valore misurato
• Risoluzione: 0,1°
• Soglia: 1 m/s
• Uscita dati: RS-485 fino a 38400 Baud
• Protocollo di comunicazione: Modbus RTU
• Alimentazione: 18 a 30 V DC (24 V DC raccomandati)
• Consumo: Tipico @24 V DC: Riscaldamento ON: 1 A; Riscaldamento OFF: 53 mA
• Cavo: 1 m 3x2x0,22 mm² – LI2Y(st) C11Y, resistente ai raggi UV e agli agenti atmosferici
• Temperatura di esercizio: -40°C … +85°C
• Dimensioni: Ø 265 mm x 285 mm
• Dimensioni scatola: 80 mm x 82 mm x 55 mm (L x P x A)
• Peso: 0,34 kg
• Grado di protezione: IP54
• Materiale della scocca: Alluminio e poliamide
• Materiale della banderuola: P6GF20
• Metodo di montaggio: Montaggio su tubo o a terra
• Norma: Conforme a IEC 61724-1:2021
• Intervallo di riscaldamento: LED blu: 10°C < Temperatura alluminio interna(°C) < 20°C (Riscaldamento OFF). LED rosso: Temperatura alluminio interna(°C) ≤ 10°C (Riscaldamento ON). Il riscaldamento si interrompe quando Temperatura alluminio interna(°C) ≥ 20°C.
