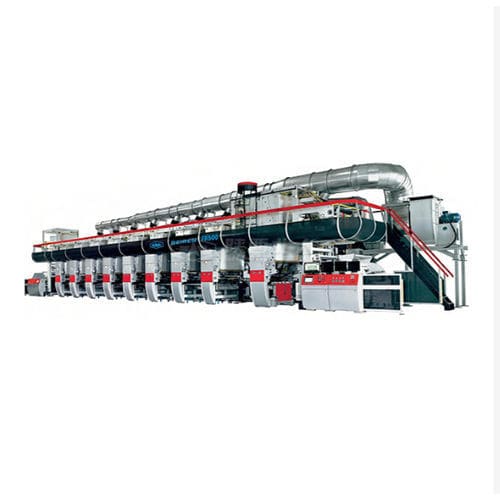

Pressa per stampa a rotoincisione

per film in plasticaper imballaggiper film BOPP

Panoramica
La macchina da stampa rotocalco senza albero con carico pneumatico di lastre/cilindri è progettata per cambi rapidi di lastra o cilindro, registrazione precisa e produzione continua ad alta velocità su supporti flessibili. Il concetto senza albero utilizza mandrini pneumatici e un carrello sollevatore ad aria integrato per posizionare e fissare i cilindri automaticamente, riducendo la movimentazione manuale e migliorando la sicurezza dell'operatore.

Vantaggi principali

• Trasmissione senza albero con mandrini pneumatici per un montaggio cilindri accurato e ripetibile
• Carrello sollevatore automatico che consente il caricamento/scaricamento con un solo operatore e cambi più rapidi
• Tempo di cambio inferiore a 5 minuti per stazione
• Alta precisione di registrazione (±0,1 mm) per una sovrapposizione colore rigorosa
• Telaio in ghisa massiccia per ridurre le vibrazioni a 150–350 m/min
• Guarnizioni e componenti pneumatici resistenti ai solventi per maggiore durata
• Multipli interblocchi di sicurezza e bloccaggi meccanici di emergenza per fissare i cilindri in caso di perdita di pressione d'aria

Compatibilità materiali e processi

• OPP, BOPP
• CPP, PE
• PET
• PVC
• NY (Nylon)

Applicazioni

• Produzione di imballaggi alimentari e flessibili a lotti brevi con frequenti cambi SKU
• Materiali decorativi a larghezza maggiore e laminati (es. film effetto legno, film decorativi)
• Imballaggi farmaceutici inclusi film per blister cold‑form che richiedono registrazione stretta

Tabella tecnica
Parameter — Specification
Register Accuracy — ±0,1 mm
Operating Speed — 150–350 m/min
Chuck Pressure — 6–8 bar
Width Range — 600–1250 mm (adjustable)
Cylinder Weight Capacity — 100 kg+ per unit
Changeover Time — Under 5 minutes per station
Frame Construction — Heavy‑duty cast iron
Substrate Materials — OPP, BOPP, CPP, PE, PET, PVC, NY

Controlli qualità e collaudi
La macchina è sottoposta a controlli di corsa radiale e concentricità (runout < 0,03 mm), prove pneumatiche di carico a 1,5× il peso nominale del cilindro per verificare perdite di pressione e fessurazioni, e test di stabilità di registrazione con cicli rapidi di accelerazione/decelerazione per validare la stabilità della sovrapposizione dei colori.

Specifiche tecniche

• Precisione di registrazione: ±0,1 mm
• Velocità di funzionamento: 150–350 m/min
• Pressione mandrino: 6–8 bar
• Gamma di larghezza: 600–1250 mm (regolabile)
• Capacità di peso cilindro: 100 kg+ per unità
• Tempo di cambio: Inferiore a 5 minuti per stazione
• Costruzione telaio: Ghisa massiccia
• Materiali substrato: OPP, BOPP, CPP, PE, PET, PVC, NY
