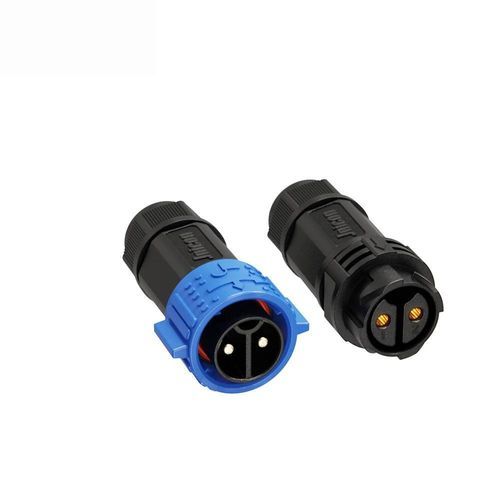

Connettore di alimentazione elettrica

cavo a cavopush-to-lockM25

Panoramica del prodotto
Connettore impermeabile M25 installabile in campo, configurazione a 2 poli con classificazione 50A/500V. Bloccaggio a spinta (push‑locking), interfaccia sigillata IP67 progettata per cablaggi in loco e assemblaggio di fasci personalizzati in impianti fotovoltaici e di accumulo energetico.

Caratteristiche principali

• Portata di corrente 50A – Contatti in lega di rame Φ3.5mm che supportano 50A a 500V per circuiti PV e di accumulo ad alta corrente (variante 2 poli).
• Meccanismo di bloccaggio a spinta – Connessione/disconnessione rapida senza utensili con design auto‑bloccante per connessioni sicure in ambienti soggetti a vibrazioni.
• IP67 impermeabile e antipolvere – Corpo completamente sigillato resistente ad acqua, polvere e olio, adatto per installazioni esterne e impianti industriali.
• Ampia compatibilità cavi – Accetta conduttori 1.0mm²–6mm² (18–9 AWG) con diametro esterno massimo MAX φ16mm.
• Materiali durevoli e intervallo di temperatura – Scocca in plastica tecnica autoestinguenti UL94 V‑0 e intervallo di funzionamento -40°C a 105°C per affidabilità a lungo termine.
• Certificazioni – ISO9001, CE, UL, RoHS, TUV.

Specifiche del prodotto
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3 | Specifica 4
Numero di poli | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diametro pin X numero | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Corrente nominale | 50A | 50A | 50A | 30A
Tensione nominale | 500V | 500V | 500V | 300V
Tensione di tenuta | 2500V | 2500V | 2500V | 1500V
Sezione cavo | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG)
Gamma diametri | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Grado di protezione | IP67 | IP67 | IP67 | IP67
Modalità di connessione | Push Locking | Push Locking | Push Locking | Push Locking
Classe di infiammabilità | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura di esercizio | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificazioni | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caratteristiche tecniche

• Serie: M25
• Configurazione poli (prodotto): 2 poli
• Diametro contatto: φ3.5mm
• Corrente nominale: 50A (2 poli)
• Tensione nominale: 500V (2 poli)
• Tensione di tenuta: 2500V
• Sezione cavo: 1.0mm²–6mm² (18–9 AWG)
• Diametro esterno max cavo: MAX φ16mm
• Grado di protezione: IP67 (impermeabile e antipolvere)
• Modalità di connessione: Push Locking (senza utensili, auto‑bloccante)
• Classificazione di infiammabilità: UL94‑V0
• Intervallo di temperatura di esercizio: -40℃ – 105℃
• Scocca: plastica tecnica ad alte prestazioni, UL94 V‑0
• Contatti: lega di rame
• Certificazioni: ISO9001, CE, UL, RoHS, TUV
