Connettore di dati

filo a schedacircolarepush-to-lock

Panoramica del prodotto

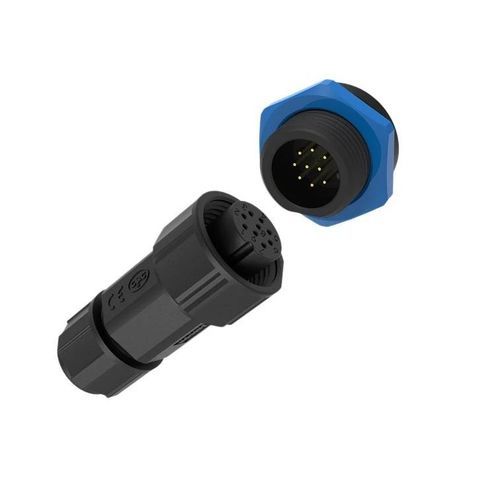

Connettore stagno di segnale 9 poli 5A (serie M19) progettato per la trasmissione affidabile di dati e segnali in reti di sensori, encoder e sistemi di controllo.

Caratteristiche principali

• 9 poli ad alta densità – 9 poli di segnale 5A/60V con contatti Φ1,0mm per cablaggi ad alta densità in un ingombro ridotto.
• Meccanismo di blocco a scatto – Accoppiamento rapido senza utensili per installazione e manutenzione sul campo veloci.
• Protezione IP67 – Completamente sigillato contro polvere e immersione temporanea; opzioni IP68 e IP69K disponibili per modelli specifici.
• Ampia gamma di temperature – Funzionamento standard da -40°C a +105°C (alcune serie fino a +125°C) per ambienti severi.
• Certificazioni globali – ISO9001, CE, UL e RoHS.

Vantaggi del prodotto
Protezione impermeabile e antipolvere affidabile: i modelli IP67 resistono all'immersione temporanea fino a 1 m per 30 minuti; opzioni IP68/IP69K disponibili per maggiore protezione contro l'ingresso.
Materiali durevoli e sicurezza: involucro ritardante di fiamma (UL94 V-0) con elevata resistenza agli urti per uso industriale.
Lunga durata: classificato per oltre 500 cicli di accoppiamento per supportare frequenti operazioni di connessione/disconnessione.

Tabella specifiche
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3 | Specifica 4 | Specifica 5 | Specifica 6
Numero poli | 2 Poli | 3 Poli | 4 Poli | 5 Poli | 3+5 Poli | 9 Poli
Diametro contatto x numero | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Corrente nominale | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Tensione nominale | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Tensione di tenuta | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Sezione cavo | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Intervallo diametri | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm
Livello di protezione | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Modalità di connessione | Blocco a scatto | Blocco a scatto | Blocco a scatto | Blocco a scatto | Blocco a scatto | Blocco a scatto
Classe ritardante di fiamma | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura di esercizio | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificazioni | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Specifiche tecniche

• Modello/Serie: serie M19
• Numero di poli: 9 Poli
• Dimensione/diametro contatti: Φ1.0mm
• Corrente nominale: 5A
• Tensione nominale: 60V
• Tensione di tenuta: 500V
• Sezione cavo: 0.3mm² ~ 0.5mm² (24~20 AWG)
• Intervallo diametri: φ4.5 - φ11 mm
• Livello di protezione: IP67 (impermeabile e anti-polvere)
• Modalità di connessione: Blocco a scatto (senza utensili)
• Classe ritardante di fiamma: UL94-V0
• Temperatura di esercizio: -40°C a 105°C
• Certificazioni: ISO9001, CE, UL, RoHS
