Connettore di alimentazione elettrica

cavo a cavocircolarepush-to-lock

Panoramica del prodotto

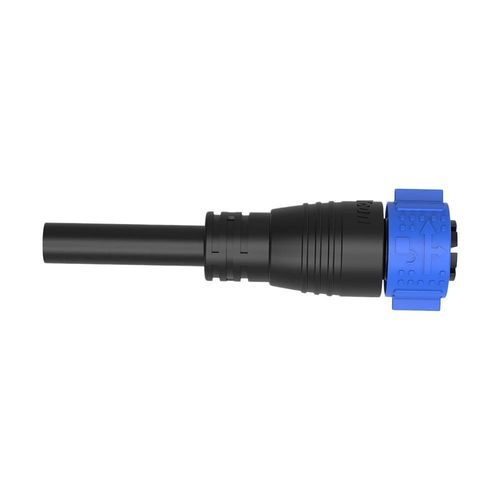

Connettore M25 preformato a 2 poli, stagno, con blocco a pressione (push-lock) fornito con cavo, progettato per connessioni di alimentazione esterne affidabili in impianti fotovoltaici, di accumulo energetico e applicazioni industriali. Protezione IP67 e tenuta robusta per ambienti gravosi.

Caratteristiche principali

• Capacità di corrente 50A – Contatti in lega di rame Ø Φ3.5mm che supportano correnti nominali fino a 50A (variabile in base al numero di poli) e tensione nominale fino a 500V per le varianti 2/3/4 poli.
• Meccanismo push-lock – Connessione/disconnessione rapida senza utensili con blocco automatico per accoppiamenti sicuri in applicazioni con vibrazioni.
• IP67 impermeabile e antipolvere – Scocca completamente sigillata resistente a acqua, polvere e olio, adatta per esterni e ambienti produttivi.
• Ampia compatibilità di cavi – Supporta conduttori da 1,0mm² a 6mm² (18–9 AWG) con diametro esterno massimo MAX Φ16mm.
• Scocca ritardante di fiamma e ampio intervallo di temperatura – Scocca certificata UL94 V-0 e intervallo operativo da -40°C a 105°C per affidabilità a lungo termine.
• Certificazioni globali – ISO9001, CE, UL, RoHS e TUV (a seconda del modello) per installazioni internazionali.

Specifiche del prodotto

• Configurazioni di poli e valori:
• 2 poli — Ø contatto: Φ3.5mm; Corrente: 50A; Tensione: 500V; Tensione di tenuta: 2500V
• 3 poli — Ø contatto: Φ3.5mm; Corrente: 50A; Tensione: 500V; Tensione di tenuta: 2500V
• 4 poli — Ø contatto: Φ3.5mm; Corrente: 50A; Tensione: 500V; Tensione di tenuta: 2500V
• 5 poli — Ø contatto: 2.7mm; Corrente: 30A; Tensione: 300V; Tensione di tenuta: 1500V

Applicazioni e vantaggi
Assiemi cavi preformati per impianti fotovoltaici, sistemi di accumulo energetico, automazione industriale e illuminazione LED esterna dove sono richiesti protezione IP67, connessione push‑lock sicura e capacità di corrente elevata. Opzioni di serie IP67/IP68 e IP69K disponibili su richiesta. Elevata durata di accoppiamento (500+ cicli tipici) e compatibilità con calibri cavo standard semplificano installazione e manutenzione.

Specifiche tecniche

• Serie: serie M25
• Numero poli (prodotto): 2 poli
• Diametro contatto: Φ3.5mm
• Corrente nominale (2 poli): 50A
• Tensione nominale: 500V
• Tensione di tenuta: 2500V
• Calibro cavo supportato: 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Diametro esterno massimo del cavo: MAX Φ16mm
• Protezione ingressi: IP67 (varianti serie IP68 / IP69K opzionale)
• Modalità di connessione: Push Locking (auto-bloccante)
• Resistenza al fuoco dell'involucro: UL94 V-0
• Intervallo di temperatura di esercizio: -40°C a 105°C
• Durata: 500+ cicli di accoppiamento (valore tipico della serie)
• Certificazioni: ISO9001, CE, UL, RoHS, TUV (a seconda del modello)
