Connettore di alimentazione elettrica

circolarepush-to-lockM19

Panoramica del prodotto

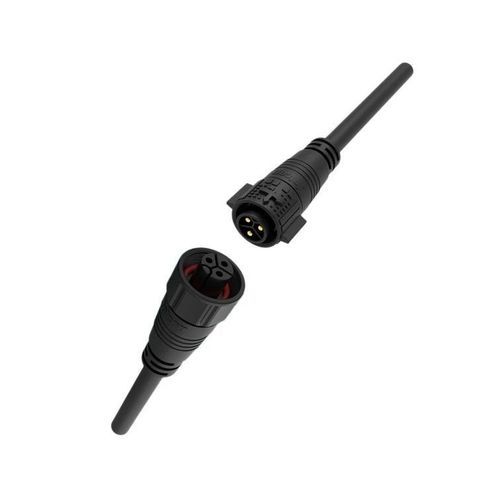

Connettore circolare impermeabile della serie M19, variante a 3 poli. Sistema di accoppiamento a bloccaggio a spinta, valore indicativo 15A in panoramica per applicazioni di automazione industriale e distribuzione di potenza. Consultare il numero di parte/datasheet per valori e dimensioni esatti per variante.

Caratteristiche principali

• Dichiarazione 15A – La panoramica riporta contatti in lega di rame Φ2,0 mm che supportano 15A/300V; verificare il numero di parte per la classificazione finale.
• Meccanismo di bloccaggio a spinta – Connessione/disconnessione senza attrezzi per un montaggio rapido in campo.
• Protezione IP67 (standard) – Sigillatura contro polvere e immersione temporanea per ambienti industriali; varianti IP68/IP69K disponibili su modelli selezionati.
• Compatibilità cavo per numero di poli – In base alla configurazione; la famiglia a 3 poli tipicamente accetta 1,5mm²–2,5mm² (16–12 AWG). Vedere la tabella tecnica o la scheda per gli intervalli completi.
• Certificazioni – Certificazioni tipiche: ISO9001, CE, UL, RoHS e TUV.

Vantaggi

• Tenuta ambientale affidabile – I modelli IP67 resistono a polvere e immersione fino a 1 m per 30 minuti; IP68 e IP69K disponibili per immersioni prolungate o lavaggi ad alta pressione.
• Ampia temperatura di esercizio – Funzionamento standard da -40°C a +105°C; alcune serie selezionate possono supportare fino a +125°C.
• Scocca autoestinguente UL94 V-0 – Materiali plastici tecnici ad alte prestazioni per resistenza agli urti e proprietà autoestinguenti.
• Durabilità – Progettato per oltre 500 cicli di accoppiamento in test validati per mantenere le prestazioni dei contatti.

Specifiche tecniche (serie / riferimento 3 poli)

• Serie – Serie M19
• Variante in pagina – 3 poli
• Corrente nominale – Indicazione panoramica: 15A (contatti Φ2,0mm); la tabella di riferimento può indicare 20A per alcune varianti a 3 poli. Confermare tramite numero di parte/datasheet.
• Diametro contatto (panoramica) – Φ2,0mm lega di rame
• Tensione nominale – 300V
• Tensione di tenuta – fino a 1500V (varia in base al numero di poli)
• Sezione cavo (3 poli tipico) – 1,5mm² ~ 2,5mm² (16~12 AWG)
• Intervallo diametro esterno cavo – φ4,5 – φ11 mm
• Classe di protezione – IP67 standard
• Modalità di connessione – Bloccaggio a spinta (senza attrezzi)
• Infiammabilità – UL94-V0
• Temperatura di esercizio – -40°C a +105°C
• Certificazioni tipiche – ISO9001, CE, UL, RoHS, TUV

Note e varianti

• La panoramica indica una variante 3 poli a 15A mentre la tabella può mostrare valori differenti in base al numero di poli; consultare sempre il numero di parte e la scheda tecnica per la selezione finale.
• Configurazioni disponibili: involucri installabili in campo, assemblati stampati con cavo e varianti ibride/multi-poli nella famiglia M19.
• Opzioni IP68/IP69K e trattamenti o platature contatto personalizzati disponibili su richiesta; non sono standard su tutti gli SKU.
