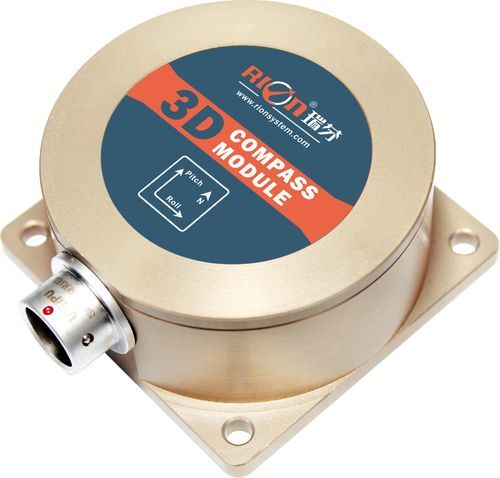

Sensore di campo magnetico terrestre DCM series

Descrizione del prodotto
DCM301B / DCM302B è una bussola elettronica 3D che utilizza un algoritmo di calibrazione su piano bidimensionale: la calibrazione si esegue ruotando il piano del sensore sul posto. L'unità supporta calibrazione hard-iron e soft-iron e può eseguire una calibrazione tridimensionale per correggere le interferenze magnetiche. Integra sensori magnetici triassiali e un accelerometro triassiale per la compensazione dell'inclinazione, consentendo il calcolo in tempo reale della rotta e dati di orientamento precisi fino a ±85°. È controllata da un MCU ad alta precisione e offre modalità di uscita multiple con interfacce standard RS232, RS485 e TTL; altre interfacce sono personalizzabili.

Ambiti di applicazione

• Macchinari per estrazione e attrezzature di perforazione petrolifera
• Sistemi di livellamento e controllo di apparecchiature
• Controllo di allineamento e piegatura
• Livellamento di veicoli da cantiere
• Monitoraggio della sicurezza di piattaforme ad alta quota
• Applicazioni di spinta per tubazioni con scudo
• Controllo angolare per dispositivi medici
• Navigazione di assetto per perforatrici sotterranee
• Misura dell'orientamento basata sull'inclinazione
• Monitoraggio dell'inclinazione per attrezzature geologiche

Parametri
DCM301B / DCM302B - PARAMETRI
Rilevamento bussola: Precisione ottimale del rilevamento: 0,5°
Rilevamento bussola: Risoluzione: 0,1°
Precisione pitch: 0,1° <15° (intervallo di misura); 0,2° <30°; 0,3° <60°; 0,3° <85°
Intervallo pitch: ±85°
Precisione roll: 0,1° <15°; 0,2° <30°; 0,3° <60°; 0,3° <85°
Intervallo roll: ±85°
Risoluzione inclinazione: 0,1°
Miglior intervallo di compensazione inclinazione: <40°
Calibrazione: Hard iron: Sì; Soft iron: Sì
Metodo di calibrazione per interferenze magnetiche: Rotazione del piano di 1 giro (calibrazione 2D)
Dimensione scocca: L60×W59×H33 mm
Peso: PCB 20 g; con scocca 100 g
Connettore RS232/RS485/TTL: connettore 5 PIN
Delay di avvio: <50 ms
Frequenza massima di uscita: 20 Hz
Velocità di comunicazione: 2400–19200 baud
Formato di uscita: Protocollo binario ad alte prestazioni
Alimentazione: Default DC +5V; opzionale DC 9–36V
Corrente (max): 40 mA; idle: 30 mA; sleep: TBD
Temperatura di esercizio: -40℃ a +85℃; stoccaggio: -40℃ a +85℃
Resistenza agli urti: 2500 g
Compatibilità elettromagnetica: Secondo EN61000 e GB/T17626
MTBF: ≥98000 ore
Isolamento: ≥100 MΩ
Anti-shock: 100 g @11 ms / 3 direzioni assiali (mezzo seno)
Anti-vibrazione: 10 grms / 10–1000 Hz

Dimensioni

• Dimensione scocca: L60×W59×H33 mm
• Dimensione installazione: L50×49×5 mm
• Viti di montaggio: 4 × M4

Specifiche tecniche

• Modello / Serie: serie DCM (DCM301B / DCM302B)
• Intervalli di misura: Roll ±85°, Pitch ±85°, Azimut 0–360°
• Precisione di rilevamento: fino a 0,5°; risoluzione: 0,1°
• Compensazione inclinazione fino a ±85° (migliore compensazione <40°)
• Interfacce: RS232 / RS485 / TTL (connettore 5 PIN); protocollo binario ad alte prestazioni
• Baud: 2400–19200
• Alimentazione: Default DC +5V; opzionale DC 9–36V
• Consumo: Max 40 mA; idle 30 mA
• Temperatura di esercizio: -40℃ a +85℃
• Urti & vibrazioni: Anti-shock 100 g @11 ms; anti-vibrazione 10 grms (10–1000 Hz)
• Dimensione fisica: L60×W59×H33 mm; peso: PCB 20 g; con scocca 100 g
