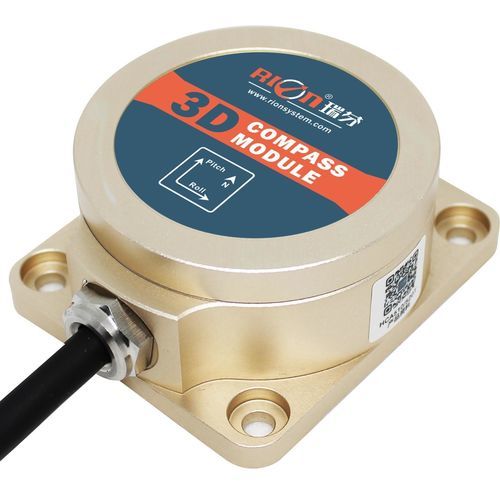

Bussola magnetica digiitale HCM380B

elettronica3Dcon inclinazione compensata

Sintesi del prodotto
HCM380B / HCM385B-MP è una bussola elettronica 3D economica che integra un magnetometro triassiale e un accelerometro triassiale. Adotta un metodo di calibrazione magnetica a 24 punti e la compensazione dell'inclinazione basata su accelerometro ad alta precisione per fornire informazioni di rotta accurate su rollio ±180°. Disponibile in custodia sigillata o come modulo PCBA, offre alta risoluzione, uscita stabile, dimensioni compatte e basso consumo.

Caratteristiche principali / Specifiche rapide

• Campo di misura: Roll ±180°, Pitch ±85°, Azimut 0–360°
• Precisione azimut (heading): 0,5°
• Risoluzione heading: 0,1°
• Interfacce di uscita: RS232, RS485, TTL (cavo diretto)
• Alimentazione: DC +5V
• Temperatura di esercizio: -40℃ a +85℃
• Compensazione magnetica e di inclinazione hardware e software
• Custodia: L57 × W49 × H25.5 mm; PCBA: L27 × W33 × H9.5 mm

Ambito di applicazione

• Macchine minerarie e attrezzature di perforazione petrolifera
• Controllo del livellamento di attrezzature
• Controllo di allineamento e flessione
• Livellamento di veicoli per ingegneria
• Protezione di sicurezza per piattaforme ad alta quota
• Operazioni di spinta di tubi con scudo (shield pipe jacking)
• Controllo dell'angolo in dispositivi medici
• Navigazione di assetto per unità di perforazione sotterranea
• Misura dell'orientamento basata sull'inclinazione
• Monitoraggio dell'inclinazione di apparecchiature geologiche

Dimensioni e meccanica

• Dimensione custodia: L57 × W49 × H25.5 mm
• Dimensione di installazione: L45 × W39 × H5 mm
• Fissaggio: 4 × viti M4
• Peso: 130 g (escluso cavo)

Specifiche tecniche

• Denominazione modello: HCM380B / HCM385B
• Heading — Migliore precisione heading: 0,5°
• Risoluzione heading: 0,1°
• Inclinazione — Precisione pitch: 0,1° per <15° / 0,1° per <30° / 0,1° per <60° / 0,2° per <85° (campo di misura)
• Campo di pitch: ±85°
• Precisione roll: 0,1° per <15° / 0,1° per <30° / 0,1° per <60° / 0,2° per <180° (campo di misura)
• Campo di roll: ±180°
• Risoluzione inclinazione: 0,1°
• Calibrazione: Calibrazione magnetica rigida — Disponibile; Calibrazione magnetica morbida — Disponibile
• Metodo di calibrazione interferenze magnetiche: 24 punti di calibrazione
• Dimensione fisica: L57 × W49 × H25.5 mm
• Peso: 130 g (non include cavo)
• Interfacce: RS232 / RS485 / TTL (cavo diretto)
• Caratteristiche interfaccia: Ritardo d'avvio <50 ms; Velocità massima di uscita 20 Hz/s; Baud rate 2400–115200; Formato d'uscita: Binary High Performance Protocol
• Alimentazione: Tensione DC +5V; Corrente (Max) 30 mA; Corrente tipica 26 mA; Modalità standby: TBD
• Ambiente: Temperatura di funzionamento -40℃ a +85℃; Temperatura di stoccaggio -40℃ a +85℃
• Resistenza agli urti: 100 g
• Protezione: IP67
• Compatibilità elettromagnetica: Conforme a EN61000 e GBT17626
• MTBF: ≥ 98,000 ore
• Resistenza di isolamento: ≥ 100 MΩ
• Impatto: 100 g @ 11 ms, direzione assiale (semisinusoidale)
• Vibrazione: 10 grms, 10–1000 Hz
