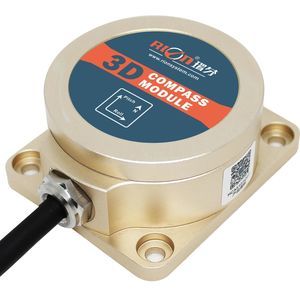

Bussola magnetica digiitale HCM370B

elettronica3Dcon inclinazione compensata

Descrizione del prodotto
Il HCM370B / HCM375B-N è una bussola elettronica 3D compatta e ad alta precisione che fornisce dati di rotta affidabili con precisione 0,5° e risoluzione 0,1°. Integra un sensore magnetico triassiale e un accelerometro a 3 assi per la compensazione dell'inclinazione su ampi angoli e utilizza algoritmi di calibrazione hard/soft iron per mantenere la precisione in ambienti con interferenze magnetiche. Disponibile come PCBA o in involucro IP67, il dispositivo è adatto ad applicazioni industriali di misura e navigazione che richiedono dimensioni ridotte, basso consumo e prestazioni robuste.

Ambiti di applicazione

• Livellamento di veicoli da cantiere
• Monitoraggio di sicurezza per piattaforme ad alta quota
• Applicazioni di spinta tubi per scudi
• Controllo angolare per dispositivi medici
• Navigazione d'assetto per trapani sotterranei
• Misura dell'orientamento basata sull'inclinazione
• Monitoraggio inclinazione per attrezzature geologiche
• Macchine minerarie e attrezzature per perforazione petrolifera
• Controllo del livello degli equipaggiamenti
• Controllo dell'allineamento e della curvatura

Parametri (selezionati)

• Modello: HCM370B / HCM375B-N
• Precisione di rotta: 0,5°
• Risoluzione di rotta: 0,1°
• Precisione pitch (intervalli di misura): 0,1° <15°; 0,1° <30°; 0,1° <60°; 0,2° <85°
• Intervallo pitch: ±85°
• Precisione roll (intervalli di misura): 0,1° <15°; 0,1° <30°; 0,1° <60°; 0,2° <180°
• Intervallo roll: ±180°
• Risoluzione inclinazione: 0,1°
• Calibrazione: calibrazione magnetica hard; calibrazione magnetica soft
• Metodo di calibrazione per interferenze magnetiche: rotazione orizzontale 360°; rotazione verticale opzionale
• Dimensione PCBA: L76 × W16.5 × H9.3 mm
• Peso PCBA: ≤ 10 g (escluso cavo)
• Cavo PCBA: cavo terminale 30 cm

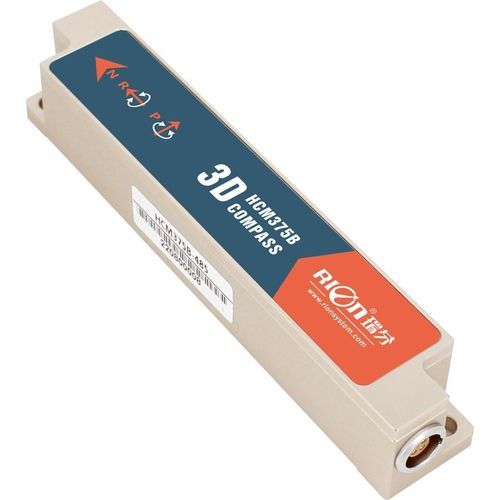

• Dimensione involucro: L111.5 × W19.5 × H19.5 mm
• Peso involucro: ≤ 85 g (escluso cavo)
• Cavo connettore involucro: cavo standard 1 m con connettore aereo a 5 poli
• Interfaccia di uscita: RS232 / RS485 / TTL (opzionale)
• Interfaccia: ritardo di avvio <50 ms; frequenza massima di uscita 20 Hz; velocità di comunicazione 2400–115200 baud (default 9600); formato uscita: protocollo binario ad alte prestazioni
• Alimentazione: DC +5V (default)
• Corrente (max): 15 mA; tipica: 12 mA; standby: 3 mA
• Temperatura di esercizio: -40℃ a +85℃; stoccaggio: -40℃ a +85℃
• Resistenza agli urti: 100 g
• Grado di protezione: IP67
• Compatibilità elettromagnetica: conforme a EN61000 e BT17626
• MTBF: ≥ 98.000 ore
• Resistenza d'isolamento: ≥ 100 MΩ
• Resistenza agli impatti: 100 g @ 11 ms (direzione assiale, semisinusoidale)
• Vibrazione: 10 grms ~ 1000 Hz

Dimensioni

• Dimensioni involucro: L110 × W19.5 × H19.5 mm
• Dimensioni di installazione: L102 × 11.5 × 4 mm
• Viti di montaggio: 2 × M4

Caratteristiche / specifiche tecniche

• Bussola digitale 3D ad alta precisione con precisione di rotta 0,5° e risoluzione 0,1°
• Compensazione di inclinazione tramite accelerometro 3 assi; pitch ±85°, roll ±180°
• Supporta calibrazione magnetica hard e soft; calibrazione opzionale con rotazione verticale
• Opzioni PCBA compatta e involucro IP67 per integrazione o uso stand-alone
• Interfacce multiple: RS232 / RS485 / TTL; protocollo binario ad alte prestazioni; uscita fino a 20 Hz
• Basso consumo: tipico 12 mA, max 15 mA, standby 3 mA; alimentazione di default DC +5V
• Ampia temperatura operativa e robustezza a urti/vibrazioni per applicazioni industriali
