Bussola elettronica GCM380

3Dcon inclinazione compensata

Panoramica del prodotto

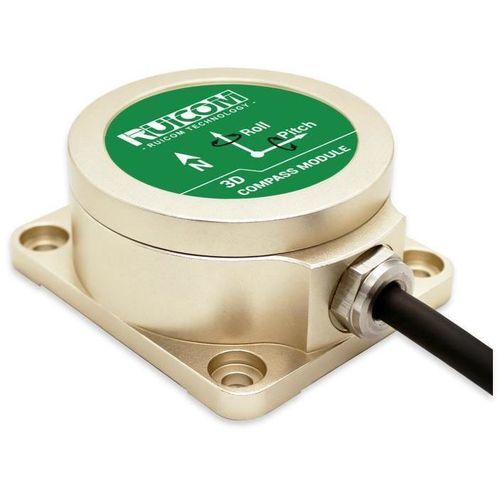

Il GCM380/GCM385-N è una bussola elettronica 3D che fornisce direzione compensata per inclinazione e calibrazione contro interferenze magnetiche. Integra un magnetometro a 3 assi e un accelerometro a 3 assi per misurazioni precise di prua, rollio e beccheggio su un intervallo di rollio ±180° e beccheggio ±85°. Disponibile con involucro sigillato o come modulo PCB per integrazione tramite RS232, RS485 e TTL.

Caratteristiche principali

• Risoluzione: 0,1°
• Precisione: Rollio/Beccheggio 0,1°, Prua 0,5°
• Intervallo di misura: Rollio ±180°, Beccheggio ±85°
• Interfacce di uscita standard: RS232 / RS485 / TTL
• Compensazione hard-iron, soft-iron e dell'inclinazione

Descrizione dettagliata
Il dispositivo offre alta risoluzione e forte resistenza al rumore magnetico ambientale. L'accelerometro integrato ad alta precisione abilita una compensazione dell'inclinazione affidabile per dati di prua stabili su tutto l'intervallo di rollio. Il basso consumo, le dimensioni compatte e la protezione IP67 lo rendono adatto a dispositivi portatili, piattaforme mobili, sistemi di orientamento antenna, apparecchiature automotive e integrazione di sistemi. Opzioni di fornitura: prodotto finito con custodia o modulo PCB nudo in base ai requisiti applicativi.

Specifiche tecniche

• Modello: GCM380 / GCM385-N
• Precisione ottimale della prua: 0,5°
• Risoluzione bussola: 0,1°
• Precisione beccheggio: 0,1° (per inclinazione <60°), 0,2° (per inclinazione <85°)
• Intervallo beccheggio: ±85°
• Precisione rollio: 0,1° (per inclinazione <60°), 0,2° (per inclinazione <180°)
• Intervallo rollio: ±180°
• Risoluzione (beccheggio/rollio): 0,1°
• Calibrazione hard-iron: Sì
• Calibrazione soft-iron: Sì
• Metodo di calibrazione delle interferenze magnetiche: rotazione orizzontale 360°; rotazione verticale (opzionale)
• Dimensioni involucro: L57 × W49 × H25,5 mm
• Peso involucro: ≤250 g (escluso cavo)
• Connettore di interfaccia: RS232 / RS485 / TTL tramite fili diretti
• Ritardo di avvio: <50 ms
• Frequenza massima di uscita: 20 Hz/s
• Velocità di comunicazione: 2400 a 115200 baud
• Formato di uscita: protocollo binario ad alte prestazioni
• Tensione di alimentazione (default): DC +5V
• Corrente (massima): 30 mA
• Corrente in modalità attiva: 26 mA
• Modalità standby: da definire (TBD)
• Temperatura di esercizio: -40℃ a +85℃
• Temperatura di stoccaggio: -40℃ a +85℃
• Resistenza alle vibrazioni (ambiente): 100 g
• Protezione ingressi: IP67
• Compatibilità elettromagnetica: Conforme a EN 61000 e GB/T 17626
• Resistenza di isolamento: ≥100 megaohm
• Resistenza agli urti: 100 g @ 11 ms, triassiale (semionda sinusoidale)
• Resistenza alle vibrazioni (specifica): 10 grms / 10–1000 Hz
