Bussola elettronica GCM387

3D

Panoramica

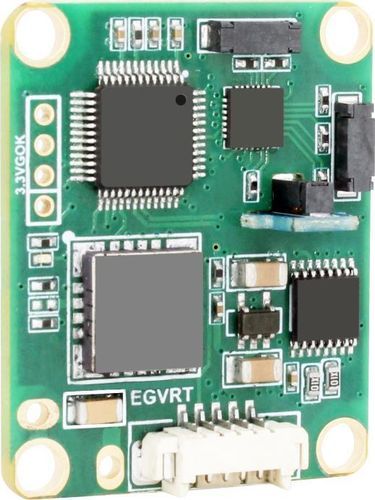

Il GCM387 è un modulo bussola 3D che integra un magnetometro triassiale e un accelerometro triassiale. Utilizza acquisizione e calibrazione a rotazione su 24 punti per migliorare la gestione delle interferenze magnetiche e semplificare l'uso. La compensazione dell'inclinazione a gamma completa (±180°) garantisce dati di rotta accurati in assetti complessi. Supporta comunicazione duale RS232/TTL e il fattore di forma compatto facilita l'integrazione nei sistemi industriali di orientamento.

Applicazioni

• Dispositivi portatili
• Terminali mobili
• Stabilizzazione antenne
• Navigazione veicolare
• Integrazione di sistemi per misurazione dell'orientamento

Caratteristiche principali

• Precisione azimutale: 0,5°
• Risoluzione inclinazione: 0,1°
• Precisione inclinazione: <0,2° (intervallo completo)
• Intervallo di misura: beccheggio ±85°, rollio ±180°
• Calibrazione hard-iron e soft-iron supportata
• Calibrazione interferenza magnetica: acquisizione rotativa 24 punti
• Ritardo avvio: <50 ms
• Frequenza massima di uscita: 20 Hz
• Comunicazione: RS232/TTL, 2400–115200 baud
• Formato uscita: protocollo binario ad alte prestazioni
• Corrente tipica: 50 mA
• Temperatura operativa: -40 °C a +85 °C
• Dimensioni: 33 × 27 × 9,5 mm; Peso: <15 g
• EMC: conforme a EN61000 e GBT17626
• Urto / Vibrazioni: 100 g @11 ms (triassiale), vibrazione 10 grms 10–1000 Hz
• MTBF: ≥99.000 ore

Introduzione al prodotto
Il GCM387 combina rilevamento ad alta risoluzione e soppressione del rumore in un modulo compatto e a basso consumo. L'accelerometro integrato consente una compensazione dell'inclinazione affidabile su tutta la gamma ±180°, garantendo stabilità dell'azimut anche in presenza di interferenze magnetiche fisse. Adatto ad applicazioni che richiedono dati di orientamento precisi e integrazione di sistema semplificata.

Specifiche tecniche

• Modello: GCM387
• Precisione ottimale di rotta: 0,5°
• Risoluzione rotta: 0,1°
• Risoluzione inclinazione: 0,1°
• Precisione beccheggio: 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<85°)
• Precisione rollio: 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<180°)
• Intervallo beccheggio: ±85°
• Intervallo rollio: ±180°
• Calibrazione hard iron / soft iron: Sì
• Metodo di calibrazione magnetica: acquisizione rotativa 24 punti
• Ritardo di avvio: <50 ms
• Frequenza massima di uscita: 20 Hz
• Velocità di comunicazione: 2400–115200 baud (RS232/TTL)
• Formato uscita: protocollo binario ad alte prestazioni
• Corrente tipica: 50 mA
• Modalità sleep: TBD
• Temperatura funzionamento / stoccaggio: -40 °C a +85 °C
• Resistenza alle vibrazioni: 100 g
• Resistenza isolamento: ≥100 MΩ
• Resistenza agli urti: 100 g @11 ms, triassiale (mezza sinusoide)
• Specifica vibrazione: 10 grms, 10–1000 Hz
• Dimensioni: 33 × 27 × 9,5 mm
• Peso: <15 g
