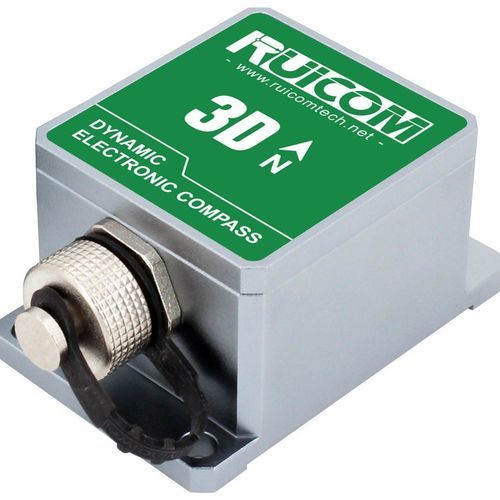

Bussola elettronica GDM series

3Dcon inclinazione compensata

Presentazione del prodotto Il GDM350 / 360 è una bussola elettronica dinamica 3D ad alte prestazioni con un'unità di misura inerziale (IMU) a 9 assi integrata, che comprende un accelerometro a tre assi, un giroscopio a tre assi e un magnetometro a tre assi. Combinando l’elevata capacità di misurazione dinamica degli angoli del giroscopio con le caratteristiche di rilevamento dell’assetto ad alta stabilità dell’accelerometro, e utilizzando algoritmi avanzati di navigazione inerziale dinamica, è in grado di calcolare in tempo reale gli angoli di beccheggio e rollio in condizioni di movimento complesse. Questo prodotto impiega una tecnologia di calibrazione intelligente a magnetismo duro e morbido, in grado di sopprimere efficacemente le interferenze del campo magnetico ambientale e di migliorare la precisione di misurazione dell’azimut geomagnetico. L’unità centrale di elaborazione calcola i dati di rotta in tempo reale ed esegue una compensazione completa dell’azimut magnetico in base agli angoli dinamici di beccheggio e rollio, garantendo un’uscita affidabile della rotta anche con angoli di inclinazione elevati fino a ±85°. La bussola elettronica è dotata di un processore DSP ad alte prestazioni e supporta interfacce di comunicazione standard quali RS232/RS485/TTL. È inoltre possibile personalizzare altri protocolli di comunicazione in base alle esigenze. Il suo design compatto si combina con un basso consumo energetico ed è adatto a misurazioni di alta precisione e a scenari di controllo integrato quali la navigazione navale, il controllo della stabilità delle antenne e i sistemi di modellistica. Funziona in modo stabile in presenza di forti vibrazioni e in condizioni ambientali difficili. Caratteristiche principali

• Risoluzione di inclinazione: 0,1°
• Precisione di inclinazione statica: <0,2°
• Precisione dinamica: <0,5°

Parametri prestazionali (tabella) GDM350/360 | Indicatori dei parametri Parametri di rotta della bussola: Precisione di rotta: 0,8° Parametri di rotta della bussola: Risoluzione: 0,1° Intervallo di misurazione del beccheggio: ±90° Intervallo di misurazione del rollio: ±180° Precisione di inclinazione: Statica 0,2° | Dinamica 0,5° Risoluzione di inclinazione: 0,1° Intervallo angolare di compensazione dell’inclinazione: Roll ±180° | Pitch <85° Giroscopio: Intervallo 500°/s Accelerometro: Intervallo 4g Calibrazione: Calibrazione su ferro duro: Sì | Calibrazione su ferro dolce: Sì | Metodo di calibrazione per interferenze del campo magnetico: Un giro completo (calibrazione 2D) Caratteristiche fisiche: Dimensioni involucro: L 55 × L 37 × A 24 mm | PCBA: L 33 × L 27 × A 9,7 mm Connettore di interfaccia: RS232 / RS485 / TTL (connettore aerospaziale o cavo terminale a 4 pin da 30 cm per il collegamento alla scheda) Caratteristiche dell’interfaccia: Ritardo all’avvio <50 ms | Frequenza di uscita 5~100 Hz (configurabile) | Velocità di trasmissione da 4800 a 115200 baud | Formato di uscita: protocollo binario ad alte prestazioni Alimentazione: (Predefinita) CC +5 V | (Personalizzata) CC 9~36 V | Corrente (MAX) 45 mA | Modalità ideale 35 mA | Modalità sleep: da definire Condizioni ambientali: Intervallo di funzionamento da -40 ℃ a +85 ℃ | Temperatura di stoccaggio da -40 ℃ a +85 ℃ | Resistenza alle vibrazioni 2500 g Compatibilità elettromagnetica: conforme alle norme EN61000 e GBT17626 MTBF: ≥98.000 ore Resistenza di isolamento: ≥100 megaohm Resistenza agli urti: 100 g a 11 ms, triassiale (mezza onda sinusoidale) Resistenza alle vibrazioni: 10 grms/10~1000 Hz Peso: PCBA ≤25 g | Involucro ≤135 g (cavo escluso) Caratteristiche / specifiche tecniche

• Famiglia di modelli: serie GDM (GDM350 / GDM360)
• Sensori integrati: accelerometro a 3 assi, giroscopio a 3 assi, magnetometro a 3 assi (IMU a 9 assi)
• Precisione di rotta: 0,8°
• Risoluzione di rotta: 0,1°
• Intervallo di misurazione del beccheggio: ±90°
• Intervallo di misurazione del rollio: ±180°
• Precisione di inclinazione: Statica 0,2°, Dinamica 0,5°
• Risoluzione dell’inclinazione: 0,1°
• Compensazione dell’inclinazione: Roll ±180°, beccheggio <85°
• Intervallo giroscopico: 500°/s
• Intervallo dell’accelerometro: 4g
• Calibrazione: Supporta la calibrazione su ferro duro e ferro dolce; calibrazione delle interferenze magnetiche tramite un giro completo (calibrazione 2D)
• Dimensioni: Involucro L55×W37×H24mm; PCBA L33×W27×H9,7 mm
• Interfacce: RS232 / RS485 / TTL (connettore aerospaziale opzionale); collegamento alla scheda tramite cavo terminale a 4 pin da 30 cm
• Ritardo di avvio: <50 ms
• Frequenza di uscita: 5~100 Hz (configurabile)
• Velocità di trasmissione: 4800–115200
• Formato di uscita: protocollo binario ad alte prestazioni
• Tensione di alimentazione: predefinita CC +5 V (disponibile su richiesta CC 9~36 V)
• Consumo di corrente: Max 45 mA; tipica 35 mA
• Temperatura di funzionamento: da -40 ℃ a +85 ℃
• Temperatura di stoccaggio: da -40 ℃ a +85 ℃
• Vibrazioni e urti: Resistenza alle vibrazioni 10 grms/10~1000 Hz; resistenza agli urti 100 g a 11 ms su tre assi; specifica aggiuntiva di 2500 g indicata
• EMC: Conforme alle norme EN61000 e GBT17626
• MTBF: ≥98.000 ore
• Resistenza di isolamento: ≥100 megaohm
• Peso: PCBA ≤25 g; involucro ≤135 g (cavo escluso)
