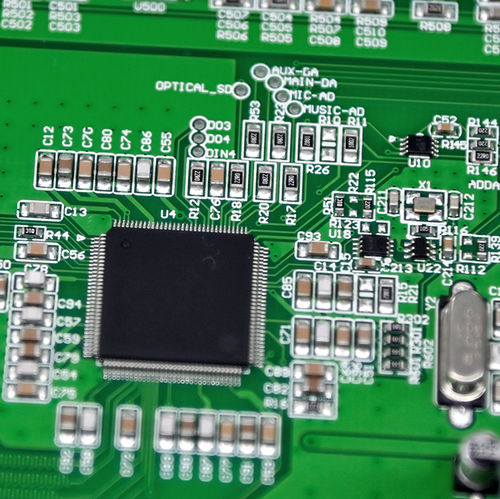

Circuito stampato universale

per dispositivi elettronici

Un PCB multistrato è costituito da tre o più strati di lamine di rame conduttivo, rispetto al tradizionale PCB monostrato che ha un solo strato. Un PCB a doppia faccia presenta due strati conduttivi sulla parte superiore e inferiore del substrato del PCB. Gli strati superiore e inferiore di un PCB multistrato sono simili a quelli di un PCB a doppia faccia, ma ci sono strati aggiuntivi su entrambi i lati del nucleo. In genere sono realizzati laminando più strati di circuiti stampati bifacciali insieme a strati di isolanti termoprotettivi. I fori rivestiti di rame interconnettono questi strati e le connessioni elettriche tra gli strati centrali sono ottenute tramite vias, come vias ciechi e interrati, e fori passanti placcati. Sugli strati superiore e inferiore del PCB multistrato sono collocati i componenti attivi e passivi, mentre gli strati interni impilati sono utilizzati per il routing. Il PCB è disposto in modo tale che due strati siano posizionati sulla superficie per collegare l'ambiente. Sia i componenti elettronici a foro passante che i componenti a montaggio superficiale (SMD) possono essere saldati su entrambi i lati di questo tipo di PCB. I componenti SMD possono essere saldati utilizzando la tecnologia di montaggio superficiale e altri strumenti PCBA. Applicando questi metodi, i produttori possono costruire PCB molto complessi di diverse dimensioni. I PCB multistrato possono avere fino a 40 strati.
