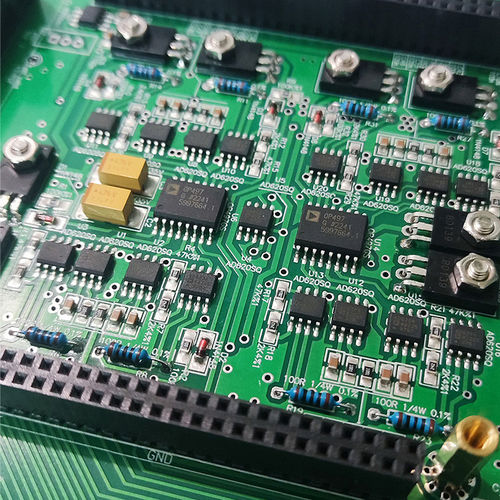

Circuito stampato multistrato

a doppia facciaper dispositivi elettronici

PCB a singolo strato vs. PCB a doppia faccia vs. PCB multistrato: Qual è la differenza? PCB a singolo strato: noti anche come schede a singola faccia, hanno componenti su un lato e un modello di conduttore sul lato opposto. Sono costituite da uno strato di substrato, uno strato metallico conduttivo, una maschera di saldatura e una serigrafia protettiva. PCB a doppia faccia: Hanno uno strato di substrato con strati metallici conduttivi su entrambi i lati. I circuiti e i componenti su un lato sono collegati a quelli sull'altro lato attraverso fori passanti o supporti di superficie. PCB multistrato: Sono costituiti da tre o più schede a doppia faccia impilate l'una sull'altra, in genere con un numero pari di strati per evitare deformazioni. Ogni strato del substrato è dotato di metallo conduttivo su entrambi i lati e le schede sono unite con adesivo e materiale isolato tra ogni strato.
