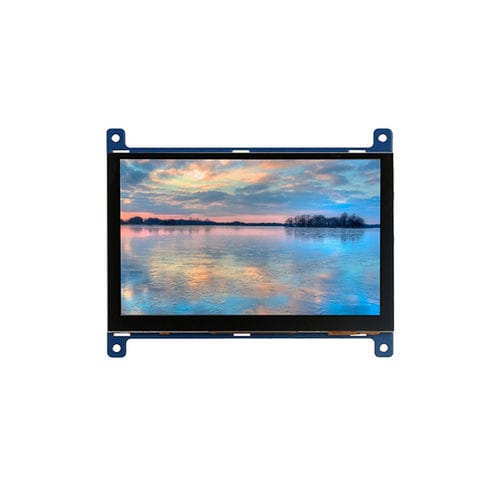

Modulo di visualizzazione TFT T050GBP002

TNcon touch screen capacitativoa colori

Panoramica del prodotto
Schermo touch capacitivo da 5 pollici (Modello T050GBP002): display TFT sottile e a basso consumo con interfaccia HDMI+USB, pannello touch capacitivo G+G e vetro temprato, progettato per HMI industriali e applicazioni embedded.

Caratteristiche
Il display touch HDMI (T050GBP002) integra un pannello TFT tipo TN, un pannello touch capacitivo PCAP e una scheda HDMI/USB. Supporta basso consumo (5V ~480 mA tip.) ed è compatibile con Raspbian, Windows, Android, Linux e Arch Linux.

Costruzione e tecnologia touch
Il modulo è composto da vetro di copertura, vetro sensore, driver IC e FPC. Il touch capacitivo utilizza una struttura G+G pilotata dal controller GOODIX GT911 via interfaccia I2C, con supporto per 5 punti touch simultanei.

Vantaggi

• Ampia compatibilità: il pannello TN bilancia costo e prestazioni visive di base per interfacce industriali.
• Touch reattivo: la PCAP capacitiva offre maggiore sensibilità e gestione dei gesture più fluida rispetto alle alternative resistive.
• Visione chiara: risoluzione 800×480 su 5" per testo, icone e grafica semplice leggibili nelle HMI.
• Integrazione flessibile: interfacce HDMI e USB per collegamento a SBC, player multimediali e schede di sviluppo.
• Formato compatto: 5 pollici adatto a dispositivi portatili, pannelli di strumentazione e unità di controllo compatte.

Applicazioni

• Pannelli industriali e console di controllo per processi automatizzati.
• Interfacce uomo-macchina (HMI) in apparecchiature industriali e controllo macchine.

Parametri tecnici
Model: T050GBP002
Dimensione: 5 Inch
Tipo LCD: TFT
Tipo di display: TN
Interfaccia LCD: RGB
Pin No.: 40Pin
Risoluzione: 800×480
Luminosità: 350cd/m2
Direzione di visione: 12 o’clock
Gamma angoli di visione: 70/70/60/70Deg.
Area attiva LCD (mm): 108.00×64.80
Dimensione esterna LCD (mm): 121.00×97.05×7.03
Anti-riflesso/Anti-impronte: Personalizzabile
Tipo touch: Capacitivo
Punti touch: 5 Points
Struttura touch: G+G
Interfaccia touch: IIC (I2C)
Durezza touch: 6H
Struttura modulo: PCAP Touch & LCD Display & PCB
Interfaccia PCB: HDMI USB
Cavi: Con/Senza
Temperatura operativa: -10ºC~+50ºC
Temperatura di stoccaggio: -20ºC~+60ºC
Metodo di bonding: Optical Bonding, Air Bonding
Sistemi supportati: Windows, Android, Linux etc
Campi di applicazione: Controllo industriale, Domotica, Dispositivo medico, Terminale self-service etc

Specifiche / Specifiche tecniche

• Model: T050GBP002
• Dimensione display: 5 inch, TFT, TN
• Risoluzione: 800 × 480
• Luminosità: 350 cd/m²
• Area attiva: 108.00 × 64.80 mm
• Dimensione esterna: 121.00 × 97.05 × 7.03 mm
• Touch: PCAP capacitivo, struttura G+G, controller GOODIX GT911 (I2C), 5 punti touch
• Durezza touch: 6H
• PCB/interfaccia: HDMI + USB
• Numero pin: 40Pin (interfaccia RGB)
• Alimentazione: 5V, ~480 mA (typ.)
• Cavi: Opzionale (con o senza)
• Bonding: Optical bonding o air bonding disponibili
• Temperatura operativa: -10°C a +50°C; Stoccaggio: -20°C a +60°C
• Campi di applicazione tipici: controllo industriale, HMI, domotica, dispositivi medici, terminali self-service
