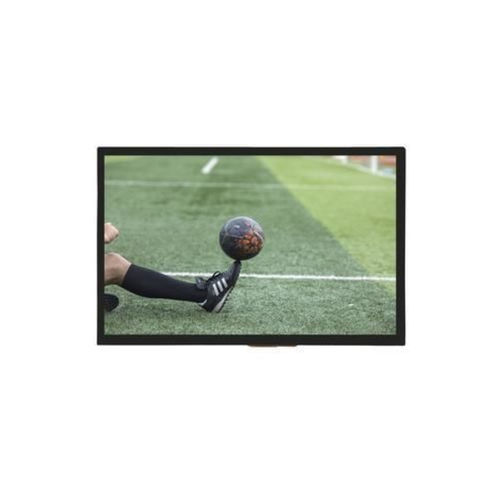

Modulo di visualizzazione TFT LCD T101GBP003

IPScon touchs creen capacitivo PCAPcon touch screen multitouch

Panoramica del prodotto
Display touch da 10,1 pollici (modello T101GBP003): kit interattivo HDMI + USB che abbina un pannello TFT LCD (IPS) a un pannello tattile capacitivo PCAP (struttura G+G). Il controller touch è GOODIX GT9271 e supporta il multi-touch a 10 punti tramite interfaccia IIC (I2C). Il modulo offre ampi angoli di visione, leggibilità in esterno e funzionamento a bassa potenza (5V).

Caratteristiche principali del display

• Risoluzione: 1280 x 800 per immagini nitide
• Pannello IPS TFT per ampi angoli di visione e coerenza cromatica
• Opzioni leggibili alla luce solare per ambienti luminosi
• Optical bonding o tape bonding disponibili per maggiore chiarezza e durata
• Basso consumo energetico: alimentazione 5V

Caratteristiche del pannello touch

• Touch capacitivo PCAP, struttura G+G
• Supporto multi-touch a 10 punti
• Vetro resistente con durezza 6H (resistenza ai graffi)
• IC touch: GOODIX GT9271
• Interfaccia touch: IIC (I2C)

Versatilità e compatibilità

• Compatibile con Windows, Android, Linux (Raspbian, Arch Linux) e Raspberry Pi
• Interfacce: HDMI per il display; USB per touch e alimentazione (configurazione standard)

Applicazioni

• Controllo industriale: pannelli HMI, interfacce macchina, sistemi di monitoraggio
• Domotica: pannelli di controllo e sistemi di sicurezza
• Dispositivi medicali: terminali paziente e display diagnostici
• Terminali self-service: chioschi, ATM, biglietteria e display informativi
• Istruzione: lavagne interattive e dispositivi per studenti
• Retail: sistemi POS e display interattivi
• Automotive: display infotainment e di navigazione a bordo
• Altro: digital signage, console portatili, lettori multimediali, robotica

Produzione e stock
Stato produzione: In produzione
Quantità in stock: 10 pezzi

Parametri tecnici
Modello: T101GBP003
Dimensione: 10,1 pollici
Tipo LCD: TFT
Tipo display: IPS
Interfaccia LCD: LVDS
Numero pin: 40Pin
Risoluzione: 1280 x 800
Luminosità: 200 cd/m² (tabella) — 350 cd/m² (panoramica)
Direzione di visione: All o'clock
Gamma angolare di visione: 85/85/85/85°
Area attiva (mm): 216.96 x 135.60
Dimensioni modulo (mm): 229.46 x 149.10 x 4.90
Anti-riflesso / Anti-impronta: Disponibile
Tipo touch: Capacitivo (PCAP)
Punti touch: 10 punti
Chip IC touch: GOODIX GT9271
Struttura touch: G+G
Interfaccia touch: IIC (I2C)
Durezza touch: 6H
Struttura modulo: PCAP Touch + LCD Display + PCB (CTP Touch + LCD Display + HDMI PCB)
Interfaccia PCB: HDMI, USB
Cavi: Con/Senza (opzionale)
Temperatura di esercizio: -10°C ~ +50°C
Temperatura di stoccaggio: -20°C ~ +60°C
Metodo di bonding: Optical Bonding, Air Bonding
Sistemi supportati: Windows, Android, Linux ecc.
Campi di applicazione: Controllo industriale, domotica, dispositivi medicali, terminali self-service ecc.

Note aggiuntive
- Controller touch: GOODIX GT9271; struttura touch G+G; interfaccia touch IIC (I2C).
- Dimensioni del modulo e area attiva fornite per integrazione meccanica.

Specifiche tecniche

• Modello: T101GBP003
• Dimensione display: 10,1 pollici
• Risoluzione: 1280 x 800 (HD)
• Tipo pannello: TFT LCD con IPS
• Interfaccia LCD: LVDS
• Dimensioni modulo: 229.46 x 149.10 x 4.90 mm
• Area attiva: 216.96 x 135.60 mm
• Luminosità: 200 cd/m² (tabella) / 350 cd/m² (panoramica)
• Angolo di visione: 85/85/85/85°
• Touch: PCAP capacitivo, struttura G+G, 10 punti
• IC touch: GOODIX GT9271
• Interfaccia touch: IIC (I2C)
• Durezza touch: 6H
• Porte: HDMI (display), USB (touch & alimentazione)
• Alimentazione: 5V
• Temp. funzionamento: -10°C ~ +50°C; Temp. stoccaggio: -20°C ~ +60°C
• Bonding: Optical Bonding / Air Bonding
• Anti-riflesso / anti-impronta: Disponibile
• Applicazioni tipiche: Controllo industriale, domotica, medicale, terminali self-service, POS, istruzione, automotive, digital signage, robotica
