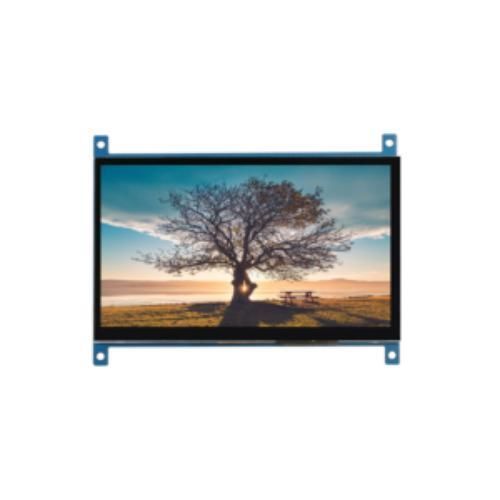

Modulo di visualizzazione TFT LCD T070GBP002

IPScon touch screen capacitativoa colori

Panoramica
Il display touch HDMI USB da 7 pollici 1024×600 IPS (modello T070GBP002) è un modulo TFT LCD compatto che integra un pannello touch capacitivo PCAP e una scheda PCB con interfacce HDMI + USB. Il modulo è alimentato a 5V e supporta piattaforme comuni come Raspbian, Windows, Android, Linux e Arch Linux.

Caratteristiche

• Risoluzione: 1024 × 600 (adatta ad applicazioni da 7 pollici)
• Pannello IPS per ampi angoli di visione e fedeltà del colore
• Luminosità: 250 cd/m², adatta ad ambienti ben illuminati
• Optical bonding disponibile per migliorare la chiarezza e ridurre i riflessi interni
• Supporto multi-touch (fino a 5 punti di contatto segnalati)
• Controller touch: GOODIX GT911
• Struttura touch: G+G (vetro di copertura + vetro sensore)
• Interfaccia touch: I2C / IIC
• Interfacce PCB: HDMI per video; USB per touch e alimentazione

Vantaggi

• Formato compatto — adatto a progetti industriali ed embedded con spazio limitato
• Connettività semplice — HDMI compatibile con Raspberry Pi, mini PC, console e laptop; USB fornisce dati touch e alimentazione
• Potenziale per basso consumo a seconda della configurazione di sistema — adatto a progetti alimentati a batteria
• Qualità d'immagine nitida su schermo piccolo, utile per pannelli di controllo e HMI
• Ampi angoli di visione e resa cromatica stabile tipici della tecnologia IPS
• Alta luminosità che migliora la leggibilità in ambienti luminosi

Parametri tecnici (tabella)
Model: T070GBP002
Dimensione: 7 inches
Tipo LCD: TFT
Tipo display: IPS
Interfaccia LCD: RGB
Pin No.: 50Pin
Risoluzione: 1024×600
Luminosità: 250 cd/m2
Direzione di visualizzazione: tutte le direzioni
Gamma angoli di visuale: 85/85/85/85 Deg.
Rapporto di contrasto: —
Area attiva LCD (mm): 154.21×85.92
Dimensione esterna LCD (mm): 165.00×125.00×3.5
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Disponibile
Tipo di touch: Capacitivo
Punti touch: 5-10 Points
Chip IC touch: GT911
Struttura touch: G+G
Interfaccia touch: IIC / I2C
Durezza touch: 6H
Struttura modulo: PCAP Touch & LCD Display & PCB
Interfaccia PCB: HDMI (per display e immagine), USB (per touch e alimentazione)
Cavi: With / Without
Temperatura di esercizio: -10ºC ~ +50ºC
Temperatura di immagazzinamento: -20ºC ~ +60ºC
Metodo di bonding: Optical Bonding, Air Bonding
Sistemi supportati: Windows, Android, Linux etc.
Campi di applicazione: Controllo industriale, domotica, dispositivi medicali, terminali self-service etc.

Specifiche tecniche

• Modello: T070GBP002
• Dimensione display: 7 inches
• Risoluzione: 1024 × 600
• Tipo di pannello: TFT IPS
• Luminosità: 250 cd/m2
• Tipo di touch: PCAP capacitivo (G+G)
• Controller touch: GOODIX GT911
• Punti touch: 5-10
• Interfacce: HDMI (video), USB (touch & alimentazione), interfaccia LCD RGB
• Temperatura di esercizio: -10ºC a +50ºC
• Temperatura di stoccaggio: -20ºC a +60ºC
• Dimensioni esterne (mm): 165.00 × 125.00 × 3.5
• Area attiva (mm): 154.21 × 85.92
• Bonding: Optical o Air bonding disponibile
• Applicazioni: Controllo industriale, domotica, dispositivi medicali, terminali self-service
