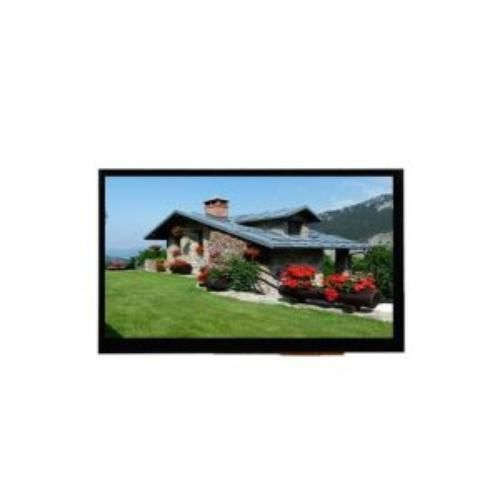

Modulo di visualizzazione TFT LCD WTY070144A11-K01

IPSa tecnologia capacitiva proiettataa colori

Panoramica del prodotto
Modulo pannello touch capacitivo da 7 pollici WTY070144A11-K01 con display IPS 1024x600, ingresso video HDMI e interfaccia touch USB. Il modulo integra un TFT LCD, touch capacitivo PCAP (G+G) e un PCB HDMI+USB. Supporta alimentazione 5V ed è compatibile con sistemi operativi comuni (Raspbian, Windows, Android, Linux, Arch Linux). Adatto per HMI industriali, chioschi, dispositivi medicali e sistemi embedded.

Caratteristiche

• Diagonale 7 pollici, risoluzione nativa 1024 x 600 (SVGA wide) con IPS per ampi angoli di visualizzazione.
• TFT LCD con pannello IPS per conservare colore e contrasto in visuali oblique.
• Touch capacitivo proiettato (PCAP) con struttura G+G e multi-touch a 5 punti.
• Opzioni di bonding ottico o bonding ad aria per ridurre riflessioni interne e migliorare la leggibilità alla luce solare.
• HDMI per video; USB per comunicazione touch (USB può alimentare il touch in alcune configurazioni).
• Trattamenti superficiali opzionali anti-riflesso / anti-impronta / anti-abbagliamento.

Vantaggi

• Fattore di forma compatto da 7 pollici adatto ad applicazioni con spazio limitato e installazioni embedded.
• Pannello IPS che garantisce qualità dell'immagine costante su ampi angoli per il monitoraggio operatore.
• Touch capacitivo reattivo, adatto all'uso con dito e a gesture multi-touch.
• Integrazione semplificata tramite interfacce HDMI e USB standard per rapida integrazione.
• Opzioni di bonding e superficie migliorano durabilità e leggibilità in esterno.

Parametri tecnici
Model: WTY070144A11-K01
Size: 7 inches
LCD Type: TFT
Display Type: IPS
LCD Interface: RGB
Pin No.: 50Pin
Resolution: 1024x600
Brightness: 220 cd/m2
Viewing Direction: All o'clock
Viewing Angle Range: 85/85/85/85 Deg.
Active Area (mm): 85.92 x 154.21
Module Outline Dimension (mm): 164.90 x 100.00 x 7.725
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Available
Touch Type: Capacitive (PCAP)
Touch Points: 5 points
Touch Structure: G+G
Touch Interface: USB
Touch Hardness: 6H
Module Structure: PCAP Touch & LCD Display & PCB
PCB Interface: HDMI USB
Cables: With / Without
Operating Temperature: -10ºC ~ +50ºC
Storage Temperature: -20ºC ~ +60ºC
Bonding Method: Optical Bonding, Air Bonding
Support System: Windows, Android, Linux etc.
Application Fields: Industrial control, home automation, medical devices, self-service terminals, embedded systems

Specifiche

• Model: WTY070144A11-K01
• Diagonal Size: 7 inches
• Native Resolution: 1024 x 600 (IPS)
• Brightness: 220 cd/m2
• Active Area: 85.92 x 154.21 mm
• Module Dimensions: 164.90 x 100.00 x 7.725 mm
• Touch: PCAP capacitive, G+G structure, 5-point multi-touch, touch hardness 6H
• Interfaces: LCD RGB, PCB HDMI + USB (USB for touch)
• Pin Count: 50Pin
• Bonding Options: Optical bonding or air bonding
• Operating Temp: -10ºC to +50ºC; Storage Temp: -20ºC to +60ºC
• Surface: Anti-glare / anti-reflection / anti-fingerprint available
• Typical Applications: Industrial control, home automation, medical devices, self-service terminals, embedded systems
