Condensatore assiale

ventilatoalluminizzatoper produzione di energia

Panoramica del prodotto

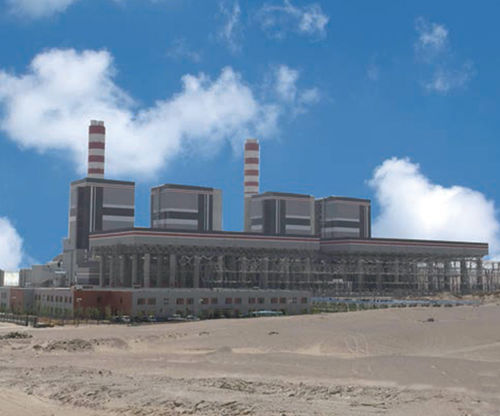

Il condensatore ad aria raffreddato diretto (ACC) riduce il consumo di acqua nelle centrali elettriche; applicabile in aree con scarsità d'acqua, risparmio idrico >85% rispetto ai condensatori raffreddati ad acqua convenzionali.

Principio di funzionamento
L'ACC distribuisce il vapore di scarico della turbina a vapore direttamente a ogni condensatore di unità tramite tubazioni. Grandi ventilatori assiali fanno passare aria ambiente attraverso i fasci tubieri per rimuovere calore. Il vapore si condensa in acqua, che defluisce attraverso i collettori inferiori sotto i fasci tubieri fino al serbatoio della condensa. Un sistema di evacuazione dell'aria mantiene il vuoto nell'ACC per garantire il corretto funzionamento della turbina e l'efficienza della generazione. Il condensatore combina fasci tubieri a flusso parallelo per la condensazione principale e fasci a controcorrente per l'estrazione dei gas non condensabili; entrambi sono collegati tramite il serbatoio di condensa inferiore.

Configurazione e campo d'applicazione

• Fasci tubieri
• Sistema di alimentazione dell'aria (ventilatori, condotti)
• Sistema di evacuazione dell'aria
• Sistema di condensato
• Sistema di pulizia
• Sistema di condotte del vapore di scarico
• Struttura di supporto
• Sistema di drenaggio
• Sistema elettrico
• Strumentazione e sistema di controllo

Impianti di verifica tecnica
Tre dispositivi di prova
Dispositivo di prova delle prestazioni per fasci tubieri
Attrezzatura per test del trasferimento di calore e campionamento on-line delle strutture di fasci tubieri alettati. Misura i coefficienti di scambio termico e la resistenza aerodinamica a diverse velocità dell'aria e la resistenza interna a differenti velocità del vapore simulando le contropressioni della turbina per verificare prestazioni termiche e perdite di carico.

Laboratorio ambientale: dispositivo 1x4 ACC
Il laboratorio può riprodurre condizioni ambientali da 50℃ a -25℃ per simulare il funzionamento ACC in estate e inverno. I test estivi valutano il trasferimento di calore dei fasci tubieri; i test invernali convalidano le misure antigelo durante avvii, arresti e carico ridotto e determinano la portata minima di vapore antigelo alle diverse temperature.

Banco prova prestazioni a caldo (unità da 1000MW)
Simula le principali condizioni operative dell'impianto per testare le prestazioni del sistema ACC, inclusi trasferimento di calore, affidabilità, stabilità, economicità, capacità a pieno carico in estate e affidabilità delle operazioni antigelo in inverno.

Argomenti di ricerca

• Prestazioni di scambio termico dei componenti dello scambiatore
• Caratteristiche di resistenza lato aria dei componenti
• Caratteristiche di resistenza lato vapore all'interno dei tubi
• Resistenza alla corrosione atmosferica delle alette
• Sporcamento dei fasci tubieri
• Test di lavaggio delle alette dei fasci
• Test antigelo dei fasci tubieri
• Simulazione numerica del sistema di raffreddamento diretto ad aria
• Prove di fatica dei fasci tubieri raffreddati ad aria

Progettazione dei tubi monofilari e vantaggi
I tubi monofilari sono realizzati saldando alette serpentine in alluminio su grandi tubi piatti formati da lamiera rivestita in alluminio su un lato, offrendo elevate prestazioni termiche con le seguenti caratteristiche:

• 01/ Alta efficienza di scambio termico — L'area di scambio su entrambi i lati è pienamente sfruttata; la circolazione lato vapore è ampia, la perdita di carico è bassa e l'efficienza termica è elevata.
• 02/ Forte resistenza alla corrosione — Le superfici esterne di tubi e alette sono leghe di alluminio che formano uno strato protettivo di ossido di alluminio.
• 03/ Elevata resistenza e facilità di pulizia — I fasci tubieri sono saldati in strutture integrali ad alta resistenza per trasporto e installazione; i canali delle alette monofilari consentono un flusso lineare e una pulizia ad alta pressione efficace senza deformazioni.
• 04/ Buone prestazioni antigelo — Il grande rapporto lunghezza/larghezza delle sezioni del tubo di base garantisce un flusso regolare dei condensati, riducendo il sovraraffreddamento e il rischio di congelamento.

Specifiche tecniche

• Nome prodotto: Condensatore ad aria raffreddato diretto (ACC)
• Applicazione: Sostituzione dei condensatori raffreddati ad acqua in aree con scarsità d'acqua; adatto per centrali elettriche
• Risparmio idrico: Maggiore del 85% rispetto ai sistemi convenzionali raffreddati ad acqua
• Componenti del sistema: fasci tubieri, approvvigionamento aria, evacuazione aria, condensato, pulizia, condotte vapore di scarico, struttura di supporto, drenaggio, impianto elettrico, strumentazione e controllo
• Configurazione del condensatore: Fasci tubieri a flusso parallelo per la condensazione principale; fasci a controcorrente per l'estrazione di gas non condensabili; collegati tramite serbatoio di condensato
• Vantaggi: Ingombro ridotto, molteplici metodi antigelo, disposizione flessibile, alta efficienza termica, forte resistenza alla corrosione, elevata resistenza strutturale, pulizia agevole
• Capacità di prova e verifica: Dispositivo dedicato per prove prestazionali dei fasci, laboratorio ambientale (simulazione 50℃ a -25℃), banco prova prestazioni a caldo (simula condizioni unità 1000MW)
