Raffreddatore d'aria

d'acquadi vaporead uso industriale

Informazioni
Nella centrale termica il vapore ad alta temperatura e pressione proveniente dalla caldaia alimenta la turbina a vapore. Il vapore di scarico viene inviato al condensatore dove avviene il primo trasferimento di calore. Il calore si trasferisce all'acqua di raffreddamento e il vapore si condensa in condensato che la pompa di alimentazione riporta alla caldaia.

Sistema di raffreddamento a secco indiretto con condensatore di superficie

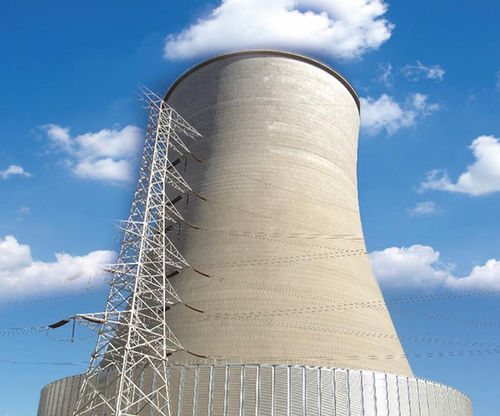

Il vapore di scarico entra in un condensatore di superficie e cede calore a un circuito chiuso d'acqua di raffreddamento. L'acqua riscaldata viene pompata verso radiatori a tubi e alette in alluminio disposti intorno alla torre di raffreddamento ad aria indiretta; il flusso naturale d'aria riduce la temperatura dell'acqua prima del ritorno al condensatore.

Caratteristiche

• Il radiatore utilizza tubi in alluminio e alette in alluminio in disposizione verticale all'esterno della torre.
• I circuiti di acqua di raffreddamento e condensato sono separati, consentendo il controllo indipendente della qualità dell'acqua.
• Il circuito di circolazione è chiuso e opera con bassa prevalenza e minore potenza della pompa.

Sistema di raffreddamento a secco indiretto con condensatore misto
Il vapore di scarico della turbina entra in un condensatore misto dove viene a contatto diretto con l'acqua di raffreddamento circolante proveniente dalla torre e si condensa. Il condensato si mescola con l'acqua di raffreddamento; circa il 2% del fluido misto viene restituito al sistema rigenerativo, mentre il resto viene ricircolato al radiatore per il raffreddamento.

Caratteristiche

• Radiatore a tubi e alette in alluminio disposto verticalmente all'esterno della torre.
• Ingombro ridotto e minori investimenti di capitale.
• Il condensatore ibrido ha volume ridotto e può essere posizionato sotto la turbina, accorciando i tubi di scarico e riducendo le dimensioni del sistema di vuoto.

Introduzione dei pacchi tubieri
I pacchi tubieri adottano tubi in alluminio con alette in alluminio e offrono:

• Elevata efficienza termica — Tubo e aletta in alluminio puro con conducibilità termica superiore all'acciaio.
• Bassa resistenza lato aria — Geometria ottimizzata open‑seam spoiler che migliora lo scambio termico riducendo la resistenza aerodinamica.
• Doppio passaggio e controflusso inverso — La disposizione aumenta il coefficiente globale di scambio rispetto ai dispositivi a flusso incrociato singolo.
• Resistenza alla corrosione — Strato di ossido stabile sull'alluminio che riduce la corrosione ed evita fenomeni di corrosione bimetallica.

Introduzione del modulo di raffreddamento

• Pacco tubiero — Unità di base composta da più moduli di tubo alettato e piastre di espansione; 2–4 pacchi formano una colonna di raffreddamento.
• Colonna di raffreddamento — Connessione in serie dei pacchi fissati con bulloni e piastre; connette le camere d'acqua superiore e inferiore per creare un doppio passaggio. Le camere sono in lega di alluminio.
• Delta di raffreddamento — Due colonne fissate ai lati di una struttura triangolare (~50°) lasciano un passaggio d'aria sul terzo lato; una serranda regola il flusso quando la temperatura ambiente è inferiore a 0℃ per evitare un raffreddamento eccessivo.
• Sezione di raffreddamento — Più triangoli disposti verticalmente intorno alla torre a tiraggio naturale, raggruppati con collettori di ingresso/uscita, valvole elettriche e valvole di scarico per un funzionamento modulare.

Caso tipico
Shenhua Xinjiang Zhundong Wucaiwan Power Plant — Unit 1×350 MW, altezza torre 132 m. Prestazioni in campo: funzionamento riuscito dopo un test di 168 ore (novembre 2012) e operazione continua con temperature minime ambientali inferiori a −35℃ senza fenomeni di congelamento.

Specifiche

• Nome prodotto: Indirect Cement Tower Dry Cooling System
• Applicazione: Raffreddamento del condensatore per centrali termiche (condensazione del vapore di scarico)
• Tipi di condensatore: Condensatore di superficie (separazione condensato/acqua di raffreddamento) o condensatore misto
• Materiale del radiatore: Tubo in alluminio con aletta in alluminio
• Disposizione del radiatore: Verticale, esterna alla torre
• Modulo di raffreddamento: Pacchi tubieri → colonne → delta → sezioni
• Sistema di circolazione: Circuito chiuso (opzione condensatore di superficie) con bassa prevalenza
• Gestione acqua mista: ~2 % restituito al sistema rigenerativo (condensatore misto)
• Progetto: Per torri a tiraggio naturale; compatibile con strutture in cemento o acciaio
