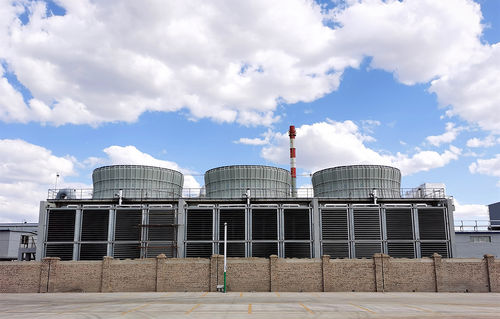

Torre di raffreddamento modulare SGSL

ibridocontrocorrenteper l'industria alimentare e delle bevande

Panoramica
La serie SGSL di torri di raffreddamento ibride è una soluzione industriale per il raffreddamento dell'acqua di circolazione che combina un radiatore d'aria (sezione a secco) e una bobina evaporativa (sezione a bagnato) in disposizione a L. Progettata per ridurre il consumo d'acqua, attenuare la colonna di vapore visibile e mantenere una temperatura di uscita stabile per settori pesanti (alimentare, farmaceutico, siderurgico, chimico, elettronico, silicio, chimica del carbone, metalli non ferrosi).

Problemi di raffreddamento affrontati

• Elevato consumo di reintegro d'acqua (circa 1,5%–1,8% dell'acqua di circolazione) e costi associati di trattamento delle acque reflue.
• Colonna di vapore invernale (nebbia bianca) persistente che provoca impatti ambientali e rischi per la sicurezza.
• Necessità di soluzioni di retrofit per ridurre l'uso di acqua mantenendo i requisiti di raffreddamento dei processi.

1. Torre di raffreddamento ibrida — Struttura e funzionamento
Il sistema integra un radiatore a tubi alettati (sezione secca) montato verticalmente all'esterno della torre e una bobina evaporativa a tubi lisci (sezione bagnata) disposta orizzontalmente all'interno. L'acqua scorre in serie attraverso la sezione secca e poi quella bagnata; il flusso d'aria è in parallelo. Il funzionamento stagionale è automatizzato tramite PLC/DCS per modulare persiane e velocità dei ventilatori.

Funzioni

• Risparmio idrico: modalità stagionali automatiche (estate/inverno e transitorie) regolano l'apertura delle persiane per massimizzare il raffreddamento evaporativo in estate e privilegiare il raffreddamento a secco in inverno, minimizzando l'evaporazione.
• Riduzione della colonna di vapore: la miscelazione dell'aria secca riscaldata dalla sezione secca con l'aria satura della sezione bagnata riduce il contenuto di umidità dello scarico ed evita che il flusso intersechi la linea di saturazione, riducendo la colonna di vapore visibile tutto l'anno.
• Controllo: PLC/DCS per persiane, variazione di frequenza ventilatori e controllo pompe di nebulizzazione; connettività cloud opzionale per monitoraggio remoto e manutenzione predittiva.

Caratteristiche principali

• Combinazione di raffreddamento ad aria ed evaporativo per stabilizzare la temperatura di uscita riducendo il consumo d'acqua e la colonna di vapore.
• Disposizione brevettata a L (sezione secca verticale esterna, sezione bagnata orizzontale interna) per un efficiente flusso in serie lato acqua.
• Bassa resistenza termica: alette scanalate e accoppiamento vicino aletta/tubo per prestazioni di scambio termico sostenute.
• Percorso di flusso ottimizzato con doppio flusso contro‑corrente incrociato per migliorare il coefficiente di scambio termico.
• Riduzione della potenza dei ventilatori: minore resistenza aerodinamica con circa il 30% in meno di potenza ventilatore rispetto a torri comparabili per risparmio idrico e riduzione della colonna di vapore.
• Elevata capacità di risparmio idrico: pacchi tubolari aria espandibili e ventilatori aggiuntivi possono consentire fino a ~85% di risparmio idrico in configurazioni ottimali.
• Eliminazione della nebbia tutto l'anno mediante miscelazione controllata di correnti d'aria secca e sature.
• Design modulare e cassette tubolari rimovibili per facilitare la manutenzione.

2. Torre di raffreddamento a secco tipo V
Il raffreddatore a secco tipo V può funzionare in modo indipendente o essere integrato con torri bagnate esistenti per progetti di retrofit. Comprende pacco tubolare alettato, tubazioni di circolazione e gruppi ventilanti; progettato per funzionamento a stadi in base alle stagioni (secco in inverno, combinato in primavera/autunno, umido dominante in estate).

Caratteristiche del tipo V

• Struttura modulare autoportante per installazione semplificata.
• Pacco tubolare orizzontale e cassa tubi con piastra di copertura rimovibile per pulizia interna agevole.
• Elevati risparmi idrici annuali (tipico ~60%).
• Design antigelo che permette operazioni invernali sicure senza paratie.
• Opzioni di layout flessibili (inclusa installazione in copertura per vincoli di spazio).
• Adatto a conversioni per risparmio d'acqua su impianti esistenti.

3. Torre a spruzzo misto (Mist Spray)
Il sistema è composto da radiatore in tubi inox, persiane, sistema di circolazione, serbatoio di espansione, sistema di spruzzo e gruppo ventilante. Il radiatore è disposto verticalmente all'esterno; lo spruzzo ausiliario viene applicato in modo intermittente nei periodi di alta temperatura ambiente per assistere il raffreddamento.

Caratteristiche del Mist Spray

• Consumo d'acqua molto ridotto: spruzzo intermittente solo nei picchi di temperatura; risparmio annuo d'acqua >95% in funzionamento tipico.
• Manutenzione semplificata — non richiede gestione continua della qualità dell'acqua di spruzzo.
• Design di circolazione chiusa a bassa prevalenza che riduce i costi operativi del sistema di circolazione.
• Processo a doppio contro‑flusso inverso che incrementa il coefficiente di scambio termico totale e riduce l'area richiesta di circa il 20%.
• Configurazione compatta back‑to‑back che riduce il ricircolo dell'aria calda e l’ingombro.
• Adatto per acque di circolazione ad alta temperatura in ingresso (es. >38°C).

Applicazioni e casi tipici

• Alimentare e bevande, farmaceutico, siderurgia, chimica, elettronica, silicio monocristallino, chimica del carbone e impianti di metalli non ferrosi.
• Esempi: impianti di produzione di silicio monocristallino, progetti chimica del carbone con sistemi tipo V, installazioni che raggiungono >95% di risparmio annuo d'acqua con raffreddatori a secco a ventilazione meccanica.

Specifiche tecniche

• Serie prodotto: serie SGSL di torri di raffreddamento ibride.
• Modalità operative: Estate (umido dominante), Inverno (secco dominante), Primavera/Autunno (intermedio con controllo automatico persiane).
• Disposizione: L‑type — sezione secca verticale esterna, sezione bagnata orizzontale interna; flusso acqua: secco → bagnato.
• Risparmio idrico: fino a ~85% (ibrido), Tipo V ~60% annuo, Mist Spray Dry >95% annuo in condizioni tipiche.
• Potenza ventilatore: circa 30% in meno rispetto a torri comparabili per risparmio acqua e riduzione della colonna di vapore.
• Migliorie trasferimento termico: alette scanalate, accoppiamento aletta/tubo, doppio flusso contro‑corrente incrociato.
• Controllo: automazione PLC/DCS; piattaforma cloud opzionale per monitoraggio remoto e manutenzione predittiva.
• Manutenzione: design modulare e cassette tubolari rimovibili; opzioni antigelo per Tipo V.
