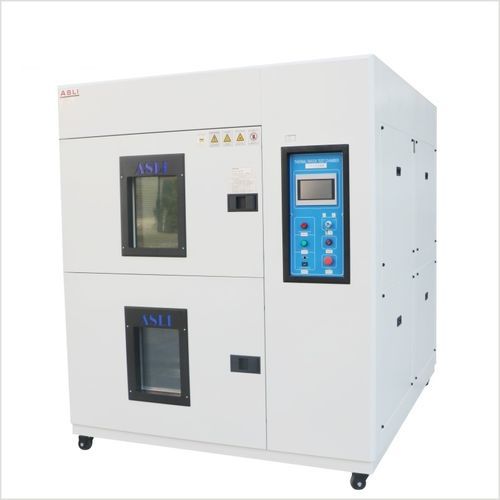

Camera per shock termico per variazione rapida di temperatura TS series

bassa temperaturaper temperature elevaterapida

Descrizione
Camera di shock termico a due zone progettata per invecchiamento accelerato e cicli rapidi di temperatura tra zone estreme calde e fredde. Utilizzata per valutare durabilità dei materiali, affidabilità elettrica e integrità degli assemblaggi in elettronica, automotive, aerospaziale e materiali avanzati.

Panoramica
TS Series — Apparecchiatura per prove di resistenza allo shock termico. Marcatura CE e progettata per soddisfare EN 60068-2-14 e metodi internazionali correlati. Garanzia standard di 12 mesi e supporto tecnico remoto a vita. Adatta a laboratori, R&D, organismi di certificazione e ambienti di produzione.

Configurazioni

• Due camere — Trasferimento a cestello (impilamento verticale): Il cestello campione si sposta verticalmente tra una camera calda e una fredda, garantendo tempi di trasferimento rapidi e alto rendimento ciclico. Ideale per prove in lotti su dispositivi piccoli/medi che richiedono trasferimento meccanico ripetibile.
• Camera singola — Campione statico (commutazione del flusso d'aria): Camera singola con commutazione ad alta velocità aria calda/fredda; il campione rimane statico riducendo lo stress meccanico — raccomandata per assemblaggi delicati o cablati. Supporta RS-232 / RS-485 per logging e automazione.

Caratteristiche

• Recupero e conversione rapidi: recupero ≤ 5 min, conversione ≤ 5 s.
• Tre gradi di temperatura bassa (Tipo A/B/C). Temperatura alta standard fino a +150 °C; opzione +200 °C disponibile.
• Cicli programmabili fino a 999 cicli e 999 ore per step (alcuni controller supportano fino a 9999 cicli).
• Controller touch-screen con editor grafico; modalità shock automatica e manuale.
• Opzioni di raffreddamento: compressori raffreddati ad acqua o ad aria per prestazioni di raffreddamento migliorate.
• Comunicazioni standard: RS-232 / RS-485 per integrazione e registrazione dati.

Normative

• EN 60068-2-14 (Variazione di temperatura)
• IEC 60068-2-14 (Variazione di temperatura)
• GB/T 2423.22 (Variazione di temperatura)
• MIL-STD-810G / MIL-STD-810F (Prova ambientale)
• ISO 16750-4 (Carichi climatici — Veicoli)
• JESD22-A104 (Ciclaggio termico) e JESD22-A106 (Shock termico)

Modelli e specifiche chiave
Modelli: TS-49, TS-80, TS-150, TS-252, TS-450
Dimensioni interne (L×A×P mm): 400×350×350 / 500×400×400 / 600×500×500 / 700×600×600 / 800×750×750
Dimensioni esterne (L×A×P mm): 1400×1800×1400 / 1550×1950×1550 / 1600×2000×1700 / 1700×2100×1750 / 1800×2200×1900
Zona di prova temperatura: Tipo A −40 °C ~ +150 °C (200 °C opzionale); Tipo B −55 °C ~ +150 °C (200 °C opzionale); Tipo C −65 °C ~ +150 °C (200 °C opzionale)
Intervallo alta temperatura: +60 °C ~ +150 °C (+200 °C opzionale)
Intervallo bassa temperatura: −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Tempo di esposizione (alto / basso): 30 min / 30 min
Tempo di riscaldamento (RT ~ 200 °C): ≈ 45 min
Tempo di raffreddamento (RT ~ −75 °C): ≈ 100 min
Tempo di recupero / conversione: ≤ 5 min / ≤ 5 s
Accuratezza / uniformità controllo: ±0.5 °C / ±2 °C

Applicazioni
Prove di shock termico per metalli e leghe, materie plastiche e gomme, PCB e componenti elettronici, moduli automobilistici, materiali aerospaziali, compositi, laboratori di ricerca e organismi di certificazione.

Consegne e servizi
Consegne standard: manuale di installazione e uso, packing list di export e documenti di spedizione, garanzia 12 mesi che copre camera, sistema frigorifero e controller. Tempi standard ~20 giorni lavorativi (30–40 giorni per versioni personalizzate). Supporto tecnico remoto a vita. Messa in servizio on-site e contratti di assistenza estesa disponibili a richiesta.

Specifiche tecniche

• Famiglia / Serie: TS Series (Attrezzatura per prove di resistenza allo shock termico)
• Modelli: TS-49, TS-80, TS-150, TS-252, TS-450
• Materiale interno: acciaio inox SUS 304
• Materiale esterno: acciaio inox o lamiera a freddo verniciata
• Isolamento: schiuma ad alta densità resistente alle alte temperature
• Sistema di controllo: P.I.D + S.S.R + controllo microcomputer bilanciato; interfaccia touch
• Raffreddamento: compressore semi-ermetico a doppio stadio (acqua) o compressore ermetico a doppio stadio (aria)
• Marche compressore: Tecumseh (Francia); Bizer (Germania)
• Opzioni alimentazione: AC 220 V monofase o AC 380 V trifase, 50/60 Hz
• Protezioni: interruttore non fusibile, interruttori alta/bassa pressione compressore, protezione alta pressione, segnalazione guasto, allarme elettronico, protezione sovratemperatura e sovraccarico motore
• Accessori / opzioni: finestra di ispezione (su richiesta), dimensioni personalizzate, opzioni di grado di temperatura, opzione +200 °C
• Peso approssimativo: TS-49 450 kg; TS-80 600 kg; TS-150 750 kg; TS-252 950 kg; TS-450 1200 kg
