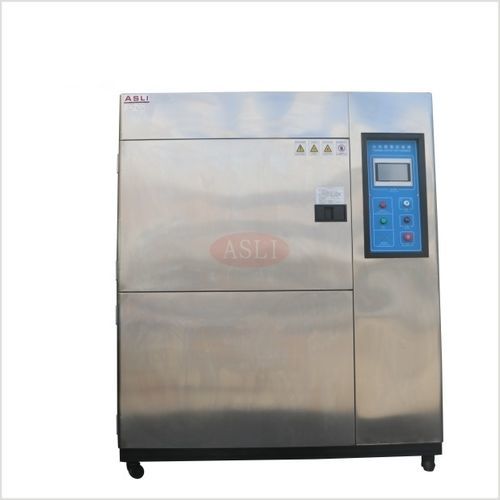

Camera per shock termico rapida TS series

bassa temperaturaper variazione rapida di temperaturaper temperature elevate

Panoramica
Progettata per soddisfare EN 60068-2-14, la camera per shock termico TS Series espone i campioni a transizioni rapide tra temperature estremamente alte e basse per evidenziare modifiche chimiche o danni fisici dovuti all'espansione e contrazione termica. Adatta per metalli, materie plastiche, gomma, elettronica e materiali compositi. Il design a 3 zone testa la struttura del materiale o dei compositi esponendo i campioni a temperature molto alte e molto basse in rapida sequenza per valutare gli effetti di espansione/contrazione termica.

Certificazioni principali e garanzia

• Certificato CE
• Conforme EN 60068-2-14
• Garanzia 12 mesi
• Supporto remoto a vita

TS Series — Confronto di cinque modelli
Parametro | TS-49 (A~C) | TS-80 (A~C) | TS-150 (A~C) | TS-252 (A~C) | TS-450 (A~C)
Dimensione interna L×A×P (mm) | 400 × 350 × 350 | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600 | 800 × 750 × 750
Dimensione esterna L×A×P (mm) | 1400 × 1800 × 1400 | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750 | 1800 × 2200 × 1900
Intervallo di temperatura della zona di prova | Tipo A: −40 °C ~ +150 °C (200 °C opzionale) | Tipo B: −55 °C ~ +150 °C (200 °C opzionale) | Tipo C: −65 °C ~ +150 °C (200 °C opzionale) | (A/B/C indicati nelle intestazioni) | (A/B/C indicati nelle intestazioni)
Intervallo alta temperatura | +60 °C ~ +150 °C (200 °C opzionale) | colspan | colspan | colspan | colspan
Intervallo bassa temperatura | −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C) | colspan | colspan | colspan | colspan
Tempo di esposizione — Alto / Basso | Alto (+60 °C ~ +150 °C): 30 min | Basso (−10 °C ~ A/B/C): 30 min | colspan | colspan | colspan
Tempo di riscaldamento — Slot accumulo calore | RT → 200 °C / circa 45 min | colspan | colspan | colspan | colspan
Tempo di raffreddamento — Slot accumulo freddo | RT → −75 °C / circa 100 min | colspan | colspan | colspan | colspan
Tempo di recupero / Tempo di conversione | ≤ 5 min / ≤ 5 s | colspan | colspan | colspan | colspan
Accuratezza / Uniformità di controllo | ± 0,5 °C / ± 2 °C | colspan | colspan | colspan | colspan
Materiali interno/esterno | Vasca interna: acciaio inox SUS 304. Vasca esterna: acciaio inox o acciaio laminato a freddo verniciato. | colspan | colspan | colspan | colspan
Materiale isolante | Schiuma resistente ad alte temperature, ad alta densità (formiato / acetato di etile) | colspan | colspan | colspan | colspan
Meccanica | P.I.D + S.S.R + sistema di controllo temperatura bilanciato con microcomputer | colspan | colspan | colspan | colspan
Sistema di raffreddamento | Compressore semi-ermetico a doppio stadio (raffreddato ad acqua) / Compressore ermetico a doppio stadio (raffreddato ad aria) | colspan | colspan | colspan | colspan
Dispositivi di protezione | Interruttore automatico senza fusibile; interruttore pressione alta/bassa compressore; interruttore alta pressione refrigeratore; sistema di avviso guasti; allarme elettronico | colspan | colspan | colspan | colspan
Accessori | Finestra di osservazione (su richiesta) | colspan | colspan | colspan | colspan
Compressore | Marche referenziate: Tecumseh (Francia); Bitzer (Germania) | colspan | colspan | colspan | colspan
Alimentazione | AC 220 V monofase 3 fili, 50/60 Hz | AC 380 V trifase 5 fili, 50/60 Hz | colspan | colspan | colspan
Peso (circa) | 450 kg | 600 kg | 750 kg | 950 kg | 1200 kg

Configurazioni

• Due camere — Trasferimento con cestello (Impilamento verticale): il cestello campione si muove verticalmente tra una camera calda e una camera fredda. Trasferimento rapido, breve tempo di recupero per ciclo, alto throughput di cicli; ideale per cicli ad alta frequenza e test a lotti. Caratteristiche:
  • Transizione rapida tra zone calde e fredde
  • Breve tempo di recupero per ciclo
  • Alto throughput di cicli per screening di produzione
  • Adatto a DUT più piccoli e test a lotti
• Camera singola — Campione statico (Commutazione del flusso d'aria): flusso d'aria caldo/freddo commutato rapidamente all'interno di una sola camera mentre il campione rimane statico. Nessun movimento meccanico sul DUT; preferibile per campioni delicati o cablati. Caratteristiche:
  • Il campione rimane statico durante il test
  • Nessuno stress meccanico sul DUT
  • Migliore per campioni delicati o cablati
  • Comunicazione RS-232 / RS-485 per registrazione dati

Caratteristiche

• Velocità: ≤ 5 s di recupero, ≤ 5 min di conversione (conforme ai profili rapidi IEC/EN)
• Copertura: tre gradi di temperatura fino a −65 °C; opzione alta temperatura fino a +200 °C
• Ciclaggio: fino a 999 cicli, 999 ore per step
• Controllo: interfaccia touch screen; RS-232 / RS-485 per registrazione dati e automazione
• Ciclaggio programmabile e modalità shock automatiche/manuali
• Opzione di raffreddamento binario (raffreddato ad acqua) per rapido raffreddamento
• Funzione ritorno a temperatura normale per rimozione sicura dei campioni
• Dimensioni interne personalizzabili disponibili

Norme

• EN 60068-2-14 (Cambio di temperatura)
• IEC 60068-2-14 (Cambio di temperatura)
• GB/T 2423.22 (Cambio di temperatura)
• MIL-STD-810G / MIL-STD-810F (Test ambientale)
• ISO 16750-4 (Veicoli stradali — Carichi climatici)
• JESD22-A104 / JESD22-A106 (Ciclaggio termico / shock termico)

Consegna e servizio

• Manuale di installazione e funzionamento (documentazione di setup con schemi elettrici e checklist di avvio)
• Lista di imballaggio per export e documenti di spedizione
• Garanzia 12 mesi che copre camera, sistema frigorifero e controller
• Tempi standard: ~20 giorni lavorativi; versioni personalizzate: 30–40 giorni lavorativi
• Supporto tecnico remoto a vita incluso

Sicurezza e protezione

• Interruttore automatico senza fusibile
• Interruttore pressione alta/bassa del compressore
• Interruttore alta pressione del refrigeratore
• Sistema di avviso guasti e allarme elettronico
• Protezione da sovratemperatura
• Protezione mancanza acqua
• Protezione sovraccarico motore

Applicazioni

• Metalli e leghe
• Materie plastiche e gomma
• Elettronica e PCB
• Componenti automotive
• Materiali aerospaziali
• Materiali compositi
• Laboratori di ricerca e università
• Enti di prova e certificazione

Caratteristiche tecniche / specifiche

• Denominazione commerciale: TS Series
• Opzioni modello: TS-49, TS-80, TS-150, TS-252, TS-450
• Gamma dimensioni interne: da 400×350×350 mm fino a 800×750×750 mm
• Gradi di temperatura: Tipo A −40 °C, Tipo B −55 °C, Tipo C −65 °C; alta temperatura standard +150 °C, +200 °C opzionale
• Tempo di riscaldamento RT → 200 °C: circa 45 min
• Tempo di raffreddamento RT → −75 °C: circa 100 min
• Tempo di esposizione (alto/basso): 30 min ciascuno (tipico)
• Tempo di recupero ≤ 5 min; tempo di conversione ≤ 5 s
• Accuratezza / uniformità di controllo: ±0,5 °C / ±2 °C
• Materiale interno: acciaio inox SUS 304; esterno: acciaio inox o acciaio laminato verniciato
• Isolamento: schiuma ad alta densità resistente alle alte temperature (formiato / acetato di etile)
• Controllo temperatura: P.I.D + S.S.R + sistema microcomputer bilanciato
• Raffreddamento: compressore semi-ermetico a doppio stadio (ad acqua) o compressore ermetico a doppio stadio (ad aria)
• Marche compressore referenziate: Tecumseh (Francia), Bitzer (Germania)
• Alimentazione: AC 220 V monofase o AC 380 V trifase (50/60 Hz)
• Cicli/ore programmabili max: fino a 999 cicli e fino a 999 ore per step
• Interfacce: controller touch screen; RS-232 / RS-485 per registrazione dati
• Peso tipico: ~450 kg a ~1200 kg a seconda del modello
