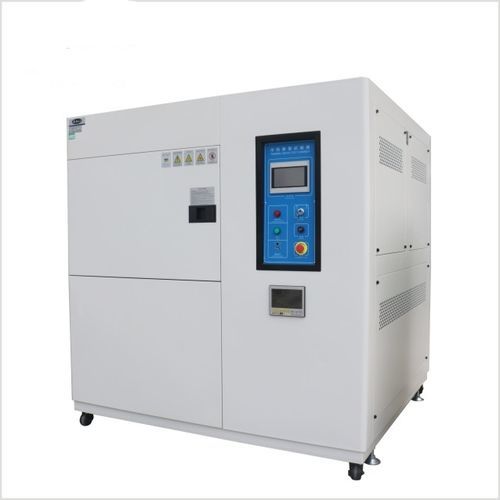

Camera per shock termico per variazione rapida di temperatura TS series

per temperature elevateper liquidibassa temperatura

Panoramica
Apparecchiatura programmabile per prove di shock termico con raffreddamento ad aria o ad acqua, progettata per valutare la resistenza di strutture e materiali compositi a rapidi sbalzi di temperatura tra estremi caldi e freddi. Applicabile a metalli, plastica, gomma, elettronica e materiali compositi. I risultati supportano la validazione, la qualificazione e il miglioramento del progetto del prodotto.

Serie TS — Confronto di cinque modelli (riepilogo)
Parametro | TS-49 (A~C) | TS-80 (A~C) | TS-150 (A~C) | TS-252 (A~C) | TS-450 (A~C)
Dimensioni interne L×A×P (mm) | 400 × 350 × 350 | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600 | 800 × 750 × 750
Dimensioni esterne L×A×P (mm) | 1400 × 1800 × 1400 | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750 | 1800 × 2200 × 1900
Intervallo di temperatura della zona di prova | Tipo A: −40 °C ~ +150 °C (200 °C opzionale) | Tipo B: −55 °C ~ +150 °C (200 °C opzionale) | Tipo C: −65 °C ~ +150 °C (200 °C opzionale) | (A/B/C applicabili a tutti i modelli) | (A/B/C applicabili a tutti i modelli)
Intervallo alta temperatura | +60 °C ~ +150 °C (200 °C opzionale) | colspan across models | colspan across models | colspan across models | colspan across models
Intervallo bassa temperatura | −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C) | colspan across models | colspan across models | colspan across models | colspan across models
Tempo di esposizione — Alto / Basso | Alto (+60 °C ~ +150 °C): 30 min | Basso (−10 °C ~ A/B/C): 30 min | colspan across models | colspan across models | colspan across models
Tempo di riscaldamento — Alloggiamento di accumulo calore | RT → 200 °C / circa 45 min | colspan across models | colspan across models | colspan across models | colspan across models
Tempo di raffreddamento — Alloggiamento di accumulo freddo | RT → −75 °C / circa 100 min | colspan across models | colspan across models | colspan across models | colspan across models
Tempo di recupero / conversione | ≤ 5 min / ≤ 5 s | colspan across models | colspan across models | colspan across models | colspan across models
Precisione / Uniformità di controllo | ± 0,5 °C / ± 2 °C | colspan across models | colspan across models | colspan across models | colspan across models
Materiale interno ed esterno | Interno: acciaio inox SUS 304#; Esterno: acciaio inox o lamiera verniciata a freddo | colspan across models | colspan across models | colspan across models | colspan across models
Materiale isolante | Schiuma ad alta densità resistente alle alte temperature (formiato / cloro / acetato di etile) | colspan across models | colspan across models | colspan across models | colspan across models
Meccanica | PID + SSR + sistema di controllo temperatura bilanciato microcomputerizzato | colspan across models | colspan across models | colspan across models | colspan across models
Sistema di raffreddamento | Compressore a doppio stadio semi-ermetico (ad acqua) / Compressore a doppio stadio ermetico (ad aria) | colspan across models | colspan across models | colspan across models | colspan across models
Dispositivi di protezione | Interruttore senza fusibile; interruttore pressione alta/bassa compressore; interruttore alta pressione refrigeratore; sistema di avviso guasti; allarme elettronico | colspan across models | colspan across models | colspan across models | colspan across models
Accessori | Finestra di ispezione (su richiesta) | colspan across models | colspan across models | colspan across models | colspan across models
Compressori | Marchi: Tecumseh (Francia); Bitzer (Germania) | colspan across models | colspan across models | colspan across models | colspan across models
Alimentazione | AC 220 V monofase 3 fili, 50/60 Hz | AC 380 V trifase 5 fili, 50/60 Hz | colspan across models | colspan across models | colspan across models
Peso (circa) | TS-49: 450 kg | TS-80: 600 kg | TS-150: 750 kg | TS-252: 950 kg | TS-450: 1200 kg

Configurazioni

• Due camere — Trasferimento a cesto (impilamento verticale): il cesto campione si sposta verticalmente tra camera calda e fredda per trasferimenti rapidi e alto rendimento ciclico; adatto a cicli frequenti e test in batch.
• Camera singola — Campione statico (commutazione del flusso d'aria): commutazione rapida del flusso d'aria caldo/freddo; il campione rimane statico (nessun movimento meccanico); idoneo per campioni delicati o cablati; registrazione dati via RS-232 / RS-485.

Caratteristiche

• Recupero ≤ 5 s (conversione) e ≤ 5 min (recupero temperatura) per cicli di shock termico rapidi.
• Tre gradi di bassa temperatura fino a −65 °C; opzione alta temperatura fino a +200 °C.
• Cicli programmabili fino a 999 cicli e 999 ore per passo.
• Controllo touch-screen con interfacce RS-232 / RS-485; modalità automatica e manuale.
• Opzioni di raffreddamento: semi-ermetico (acqua) o ermetico (aria).

Funzionalità chiave

• Interfaccia touch con controllo grafico.
• Commutazione del flusso d'aria per garantire distribuzione precisa della temperatura durante gli shock.
• Cicli programmabili: fino a 999 ore per passo e fino a 9.999 cicli.
• Modalità automatica e manuale; ritorno a temperatura normale per rimozione sicura del campione.
• RS-232 / RS-485 standard per automazione e logging dei dati.
• Dimensioni camera personalizzabili su richiesta.

Normative

• EN 60068-2-14
• IEC 60068-2-14
• GB/T 2423.22
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-4
• JESD22-A104 / JESD22-A106

Dati di prova
Profili di temperatura misurati e grafici di esempio per cicli di shock termico rappresentativi forniti per verifica delle prestazioni e riferimento.

Sicurezza e protezioni

• Interruttore senza fusibile
• Interruttore pressione alta/bassa compressore
• Interruttore alta pressione del refrigeratore
• Sistema di avviso guasti e allarme elettronico
• Protezione contro sovratemperature
• Protezione contro carenza d'acqua
• Protezione contro sovraccarico motore

Consegne e servizio

• Manuale di installazione e uso con schemi di cablaggio
• Lista di imballo per esportazione e documenti di spedizione
• Garanzia 12 mesi che copre camera, sistema di refrigerazione e controller
• Tempi standard: ~20 giorni lavorativi; costruzioni personalizzate: 30–40 giorni lavorativi
• Supporto tecnico remoto a vita; messa in servizio in sito disponibile a costo aggiuntivo

Specifiche tecniche

• Serie: TS (TS-49, TS-80, TS-150, TS-252, TS-450)
• Dimensioni interne (W×H×D mm): TS-49: 400×350×350; TS-80: 500×400×400; TS-150: 600×500×500; TS-252: 700×600×600; TS-450: 800×750×750
• Dimensioni esterne (W×H×D mm): TS-49: 1400×1800×1400; TS-80: 1550×1950×1550; TS-150: 1600×2000×1700; TS-252: 1700×2100×1750; TS-450: 1800×2200×1900
• Gradi di temperatura: Tipo A −40 °C; Tipo B −55 °C; Tipo C −65 °C. Alta temperatura +60 °C ~ +150 °C (200 °C opzionale)
• Tempo di esposizione alto/basso: 30 minuti per fase
• Tempo di riscaldamento (RT→200 °C): circa 45 minuti
• Tempo di raffreddamento (RT→−75 °C): circa 100 minuti
• Tempo di recupero / conversione: ≤ 5 min / ≤ 5 s
• Precisione / uniformità: ±0,5 °C / ±2 °C
• Materiale interno: SUS 304#; esterno: acciaio inox o lamiera verniciata
• Isolamento: schiume ad alta densità resistenti alle alte temperature (formiato / cloro / acetato di etile)
• Controllo: PID + SSR + controllo microcomputerizzato; touchscreen; RS-232 / RS-485
• Raffreddamento: compressori a doppio stadio (semi-ermetico acqua / ermetico aria)
• Compressori raccomandati: Tecumseh (Francia); Bitzer (Germania)
• Protezioni: interruttore senza fusibile, interruttori pressione compressore, allarme guasto e protezioni aggiuntive
• Alimentazione: AC 220 V monofase 3 fili, 50/60 Hz o AC 380 V trifase 5 fili, 50/60 Hz
• Peso approssimativo: TS-49 450 kg; TS-80 600 kg; TS-150 750 kg; TS-252 950 kg; TS-450 1200 kg
