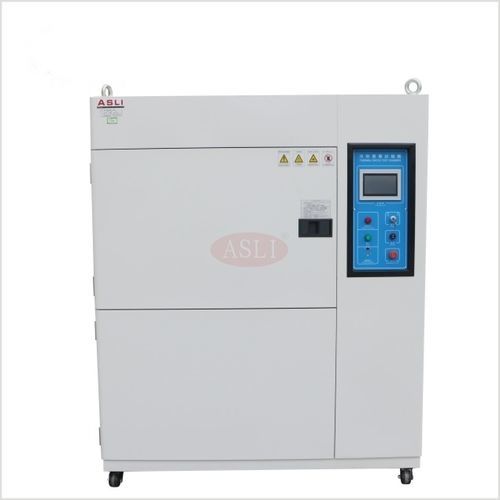

Camera per shock termico per temperature elevate TS series

bassa temperaturarapidaper variazione rapida di temperatura

Panoramica
La serie TS JEDEC22-A104 integra cicli termici, rapido cambiamento di temperatura e test di shock termico in una piattaforma unica per la verifica di affidabilità di semiconduttori, circuiti integrati, PCB e assiemi elettronici. Il sistema può includere controllo dell'umidità durante profili ad alta temperatura o variazioni lineari e propone configurazioni modulari per produzione o laboratorio.

Funzioni principali

• Cicli termici, rapido cambiamento di temperatura e test di shock termico integrati
• Controllo dell'umidità opzionale durante prove ad alta temperatura o con variazione lineare
• Tre gradi di bassa temperatura (Tipo A/B/C) e opzione per alta temperatura fino a +200 °C
• Pannello touchscreen e comunicazione RS-232 / RS-485 per registrazione dati e automazione

Configurazioni

• Due camere — Trasferimento cesto (stack verticale): il cestello si sposta tra camera calda e fredda per trasferimento rapido e alto rendimento; adatto per test in batch
• Camera singola — Campione statico (commutazione flusso aria): commutazione rapida del flusso caldo/freddo con campione fermo; adatto per campioni delicati o cablati per evitare stress meccanico

Caratteristiche

• Velocità: recupero ≤ 5 min, conversione ≤ 5 s per conformità a profili IEC/EN
• Copertura: gradi fino a −65 °C; opzione alta temperatura +200 °C
• Cicli programmabili: fino a 999 cicli e fino a 999 ore per step
• Controllo: interfaccia grafica touchscreen; RS-232 / RS-485 per logging e automazione
• Raffreddamento: sistema binario / compressori a doppio stadio con opzione acqua o aria
• Modalità: shock automatico e manuale

Norme

• EN 60068-2-14 / IEC 60068-2-14 (variazione di temperatura)
• GB/T 2423.22
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-4
• JESD22-A104 (temperature cycling) e JESD22-A106 (thermal shock)

Consegne e servizi

• Manuale di installazione e uso con schemi elettrici e checklist
• Lista di imballaggio per esportazione e documentazione di spedizione standard
• Garanzia 12 mesi che copre camera, sistema frigorifero e controllore; supporto tecnico remoto a vita
• Tempi di consegna: ~20 giorni lavorativi standard; 30–40 giorni per realizzazioni personalizzate

Confronto — Serie TS

• TS-49 (int. 400×350×350 mm) — ca. 450 kg
• TS-80 (int. 500×400×400 mm) — ca. 600 kg
• TS-150 (int. 600×500×500 mm) — ca. 750 kg
• TS-252 (int. 700×600×600 mm) — ca. 950 kg
• TS-450 (int. 800×750×750 mm) — ca. 1200 kg

Applicazioni

• Test di affidabilità per dispositivi a semiconduttore e circuiti integrati
• Validazione di PCB e assiemi elettronici
• Qualifica di componenti elettronici per automotive
• Prove su materiali e componenti aerospaziali
• Test materiali: metalli, plastiche, gomma e compositi
• Laboratori di ricerca e enti di certificazione

Specifiche tecniche

• Gradi di temperatura: Tipo A −40 °C; Tipo B −55 °C; Tipo C −65 °C; alta temperatura +150 °C standard, +200 °C opzionale
• Tempo di recupero: ≤ 5 minuti; tempo di conversione: ≤ 5 secondi
• Precisione / uniformità: ±0,5 °C / ±2 °C
• Materiali: interno SUS 304; esterno acciaio inossidabile o lamiera verniciata
• Isolamento: schiuma alta densità resistente alle alte temperature
• Sistema di controllo: PID + SSR + controllo microcomputer; touchscreen; RS-232/RS-485
• Raffreddamento: compressori doppio stadio semi‑ermetici o ermetici (acqua/aria)
• Sicurezza: interruttore automatico, contatti pressione alta/bassa, allarme guasto, protezione surriscaldamento e mancanza d'acqua
• Alimentazione: CA 220 V monofase o CA 380 V trifase
• Garanzia: 12 mesi; supporto tecnico remoto a vita
