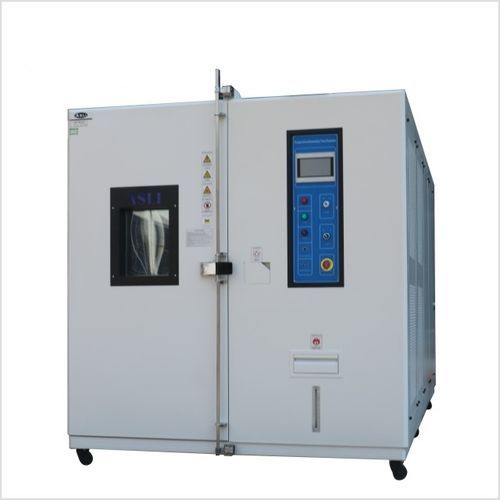

Camera climatica TH series

termostaticadi umiditàdi temperatura

Panoramica
Camera climatica di invecchiamento progettata per moduli fotovoltaici (silicio cristallino, film sottile, concentratori) per prove conformi a IEC61215/UL1703. Supporta la verifica a lungo termine della durabilità e affidabilità mediante Thermal Cycle (TC), Humidity‑Freeze (HF) e Damp Heat (DH). Disponibile in diverse dimensioni interne e range di temperatura/umidità configurabili secondo norme e requisiti cliente.

Principali capacità di prova

• Prova di ciclo termico (TC)
• Prova umidità‑congelamento (HF)
• Prova di calore umido (DH)

Norme di riferimento

• IEC61215 (incluse clausole TC/HF/DH)
• IEC61646
• UL1703
• IEC62108
• GB9535, GB18911 e altre norme nazionali/di settore

Sistema di monitoraggio della corrente
Sistema integrato NETCOL5000-C con alimentazione DC stabile, registrazione multicanale di corrente e temperatura, e controllo temperatura per il monitoraggio a lungo termine della continuità dei circuiti e della degradazione durante prove TC/HF/DH. Utile per valutare qualità di laminazione, stabilità delle saldature e resistenza alla fatica.

Galleria prodotto ed esempi
Immagini tipiche: vista esterna della camera, pannello di controllo (touchscreen 7"), interno in acciaio inox SUS304, sistemi di umidità/fornitura acqua, refrigerazione, passaggi cavi, ripiani, ruote e dispositivi di sicurezza.

Applicazioni per settore

• Produzione di moduli PV — verifica di progetto e qualificazione
• R&S celle solari — studi di affidabilità e degrado
• Nuove energie & sistemi di accumulo — test di invecchiamento ambientale dei componenti
• Laboratori di prova terzi — test di conformità agli standard
• Aerospaziale, automotive, elettronica — screening ambientale dei componenti
• Università e istituti di ricerca — condizioni di prova controllate

Vantaggi principali

• Capacità specifica per PV compatibile con IEC61215/IEC61646/UL1703 per TC, HF e DH
• Monitoraggio integrato multicanale di corrente e temperatura (NETCOL5000-C)
• Controllo PID e interfaccia touch 7" con precisione ±0,5℃ e ±2,5% R.H.
• Refrigerazione efficiente con valvola di espansione elettronica e isolamento ad alta densità
• Interno in SUS304 resistente alla corrosione e facile da pulire
• Sistemi di sicurezza completi: sovratemperatura, sovraumidità, sovraccarico compressore, mancanza d'acqua e allarmi

Specifiche tecniche
Modelli: TH-80 | TH-150 | TH-225 | TH-408 | TH-800 | TH-1000
Dimensioni interne LxAxP (mm): 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000
Dimensioni esterne LxAxP (mm): 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450
Intervallo di temperatura: opzioni basse A: 25℃, B: 0℃, C: -20℃, D: -40℃, E: -60℃, F: -70℃; opzioni alte: 150℃, 180℃, 200℃
Intervallo di umidità: opzionale 20%~98% R.H. / 10%~98% R.H. / 5%~98% R.H.
Accuratezza analitica / uniformità di distribuzione: 0.1℃; 0.1% R.H. / ±2.0℃; ±3.0% R.H.
Accuratezza di controllo: ±0.5℃; ±2.5% R.H.
Velocità di variazione temperatura: salita ca. 0.1~3.0℃/min; discesa ca. 0.1~1.5℃/min (opzioni più rapide disponibili)
Materiale: interno SUS304 acciaio inox; esterno acciaio inox o lamiera verniciata; isolamento in schiuma ad alta densità
Sistema di raffreddamento: raffreddamento ad aria o ad acqua; compressore mono‑segmento per -40℃; bi‑segmento per -70℃
Dispositivi di protezione: interruttore senza fusibili, protezione sovraccarico compressore, protezione refrigerante alto/basso, protezione sovraumidità/sovratemperatura, avvisi di guasto e mancanza d'acqua
Accessori opzionali: porta interna con foro operativo, registratore, depuratore d'acqua, deumidificatore
Marchi compressore: Tecumseh, Bitzer (opzioni tipiche)
Alimentazione: AC 220V 1ph 3‑linee 50/60Hz o AC 380V 3ph 5‑linee 50/60Hz
Peso approssimativo (kg): 150 | 180 | 250 | 320 | 400 | 450

Dettagli prodotto
Progettata per riprodurre le sollecitazioni ambientali superficiali terrestri e supportare la verifica di progetto e la valutazione della durata dei moduli PV (vita utile prevista ~20–30 anni). Le camere sono configurabili per soddisfare protocolli di prova e dimensioni dei campioni richiesti dalle norme IEC/UL.

Norme di riferimento (dettagli)

• IEC61215 — Qualifica di progetto e omologazione tipo dei moduli PV (include TC/HF/DH)
• IEC61646 — Qualifica dei moduli PV a film sottile
• UL1703 — Moduli e pannelli fotovoltaici piani
• IEC62108 — Moduli PV concentratori
• GB9535, GB18911 e altre norme GB/GJB/IEC

Monitoraggio corrente & strumentazione di prova
NETCOL5000-C: alimentazione CC multicanale e registrazione, controllo e registrazione temperatura per monitoraggio a lungo termine della continuità e degradazione nelle prove correlate a IEC61215 MQT11/MQT12.

Note
La conformità finale a una norma dipende dalla configurazione della camera, dal setup di prova e dalle versioni vigenti delle norme. Sono disponibili configurazioni personalizzate (dimensioni, porte di accesso, ripiani, sistemi di controllo).
