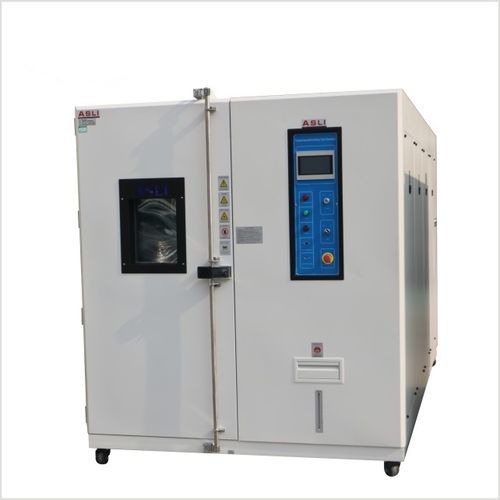

Camera climatica TH series

termostaticadi temperaturadi umidità

Descrizione
La camera prova umidità‑congelamento serie TH è un sistema climatico progettato per l'invecchiamento accelerato e la qualificazione dei moduli fotovoltaici (PV) secondo i protocolli IEC 61215. Riproduce alternanze di alta temperatura/alta umidità e condizioni sotto zero per valutare la resistenza del modulo all'ingresso di umidità e allo stress termico. La camera è adatta a moduli al silicio cristallino, a film sottile e concentratori, e per R&S, controllo di produzione e laboratori di prova.

Panoramica
Progettata per supportare le sequenze IEC 61215 Humidity‑Freeze (MQT 12), Thermal Cycling (MQT 11) e Damp Heat (MQT 13), la camera cicla i moduli tra 85°C/85% R.H. e −40°C per 10 cicli completi (o secondo il profilo applicabile). Accelera la valutazione della vita utile per prevedere la durabilità in campo su più decenni ed è destinata a produttori, laboratori di prova e istituti di ricerca.

Dettagli prodotto
Prove eseguite secondo IEC 61215:2005 e normative correlate. I moduli PV sono sottoposti a cicli ripetuti tra 85°C a 85% R.H. e −40°C in uno spazio climatico chiuso. Il protocollo valuta la penetrazione di umidità, gli stress termici e l'integrità meccanica dopo un numero definito di cicli.

Test supportati / Caratteristiche

• Damp Heat (IEC 61215 MQT 13)
• Thermal Cycling (IEC 61215 MQT 11)
• Humidity‑Freeze Test (IEC 61215 MQT 12)

Applicazioni
Utilizzata comunemente nella filiera fotovoltaica e industrie correlate per la qualificazione ambientale e la verifica dell'affidabilità.

• Produzione di moduli PV — test humidity‑freeze, cicli termici e damp heat per moduli cristallini e a film sottile
• R&S celle solari — verifica del progetto e valutazione dell'affidabilità
• Nuove energie e accumulo — invecchiamento ambientale dei componenti
• Laboratori terzi — condizionamento conforme alla norma per la certificazione
• Aerospazio & difesa — screening di stress ambientali per avionica e sensori
• Automotive & VE — test di affidabilità dell'elettronica sotto cicli termici e umidità
• Elettronica & semiconduttori — test di umidità e stabilità per PCB, IC, connettori
• Università & istituti di ricerca — condizioni di prova controllate per studi sui materiali

Norme di prova applicabili

• IEC 61215 — qualificazione progetto e omologazione tipo dei moduli PV
• IEC 61646 — qualificazione moduli PV a film sottile
• UL 1703 — moduli fotovoltaici a piastra piana (dove applicabile)
• IEC 62108 — moduli PV concentratori
• IEEE 1513 — raccomandazioni per la qualificazione dei moduli PV
• IEC 61730 — qualificazione di sicurezza dei moduli PV
• IEC 61215‑2016 — DH 4.13, TC 4.11, HF 4.12
• IEC 61730‑2016 — MST53, MST51, MST52
• GB/T 2423.1 / 2423.2 — prove a bassa/alta temperatura
• GJB 150.3 / 150.4 — prove alta/bassa temperatura
• IEC68‑2‑1 / IEC68‑2‑2 — freddo / calore secco
• GB 11158 / GB10586‑1 — condizioni di prova in camera

Vantaggi chiave del prodotto

• Conforme IEC 61215 — supporta Humidity‑Freeze (MQT12), Thermal Cycling (MQT11) e Damp Heat (MQT13)
• Controllo preciso temperatura & umidità — regolazione PID con touchscreen 7"; precisione di controllo ±0.5°C e ±2.5% R.H.
• Ampia gamma di temperatura — Tmin selezionabile fino a −70°C e Tmax fino a 200°C (opzioni)
• Refrigerazione efficiente — valvola di espansione elettronica e isolamento ad alta densità
• Interno resistente alla corrosione — acciaio inossidabile SUS 304
• Protezioni complete — sovratemperatura, sovraumidità, sovraccarico compressore e allarme mancanza d'acqua

Galleria prodotto (immagini selezionate)
Immagini che mostrano tipicamente l'interno della camera, il pannello di controllo, i sistemi di umidità e acqua, il gruppo frigorifero, i porti di accesso, le scaffalature e i dispositivi di sicurezza.

Caratteristiche / Specifiche tecniche

• Serie modelli: TH series (esempi: TH‑80, TH‑150, TH‑225, TH‑408, TH‑800, TH‑1000)
• Dimensioni interne (L×H×P mm): TH‑80: 400×500×400; TH‑150: 500×600×500; TH‑225: 600×750×500; TH‑408: 600×850×800; TH‑800: 1000×1000×800; TH‑1000: 1000×1000×1000
• Dimensioni esterne (L×H×P mm): TH‑80: 950×1650×950; TH‑150: 1050×1750×1050; TH‑225: 1200×1900×1150; TH‑408: 1200×1950×1350; TH‑800: 1600×2000×1450; TH‑1000: 1600×2100×1450
• Intervallo di temperatura: opzioni Tmin A: 25°C; B: 0°C; C: −20°C; D: −40°C; E: −60°C; F: −70°C. Opzioni Tmax: 150°C, 180°C, 200°C
• Intervallo di umidità: opzionale 20%–98% R.H. / 10%–98% R.H. / 5%–98% R.H.
• Accuratezza analitica / uniformità distribuzione: 0.1°C; 0.1% R.H. / ±2.0°C; ±3.0% R.H.
• Accuratezza di controllo: ±0.5°C; ±2.5% R.H.
• Velocità di variazione: riscaldamento circa 0.1–3.0°C/min; raffreddamento circa 0.1–1.5°C/min (opzioni di raffreddamento più rapide)
• Materiale: interno SUS 304; scocca esterna acciaio inox o acciaio laminato verniciato; isolamento ad alta densità resistente alle alte temperature
• Sistema di raffreddamento: raffreddamento ad aria o ad acqua; compressore monostadio (fino a −40°C), compressore bistadio (fino a −70°C)
• Dispositivi di protezione: interruttore senza fusibile, protezione sovraccarico compressore, protezione alta/bassa pressione refrigerante, protezione sovraumidità e sovratemperatura, allarmi e avviso di carenza d'acqua
• Accessori opzionali: porta interna con foro di servizio, registratore, purificatore d'acqua, deumidificatore
• Compressori: marche Tecumseh (France) o Bitzer (Germany)
• Alimentazione: AC 220V 1ph 3‑fili, 50/60 Hz | AC 380V 3ph 5‑fili, 50/60 Hz
• Peso approssimativo (kg): TH‑80: 150; TH‑150: 180; TH‑225: 250; TH‑408: 320; TH‑800: 400; TH‑1000: 450
