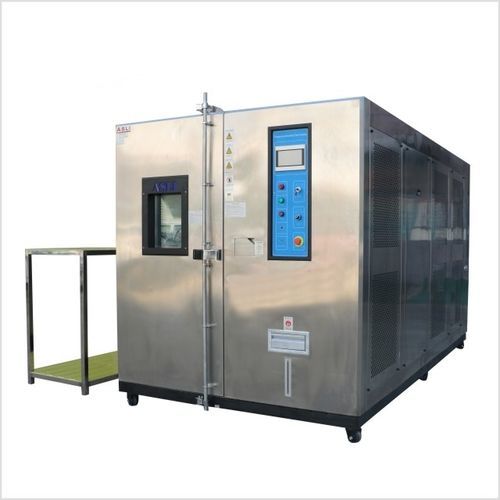

Camera climatica TH series

termostaticadi umiditàdi temperatura

Descrizione
La camera di prova per calore umido per pannelli solari è progettata per lo sviluppo, la verifica e i test di affidabilità a lungo termine dei moduli fotovoltaici. La camera supporta telai campione configurabili in base alle dimensioni del pannello ed esegue test standardizzati a 85 °C / 85% U.R., oltre a test umidità-congelamento e cicli termici per la qualifica PV.

Test PV e capacità

• Test PV: compatibile con diverse dimensioni di moduli PV
• Temperatura di prova (Damp Heat): 85 °C ±2 °C
• Umidità relativa (Damp Heat): 85% ±5% U.R.
• Durata del test (Damp Heat): fino a 1000 h
• Opzioni capacità pannelli: 4 / 6 / 8 / 10 / 12 pezzi
• Test supportati: Damp Heat (DH), Thermal Cycle (TC), Humidity-Freeze (HF)

Normative e conformità

• IEC 61215 (inclusi MQT 13 Damp Heat / MQT 11 Thermal Cycling / MQT 12 Humidity-Freeze)
• IEC 61646
• UL 1703
• IEC 62108
• IEEE 1513
• IEC 61730
• GB 9535
• GB 18911
• IEC 61215-2016 (DH 4.13, TC 4.11, HF 4.12) e IEC 61730-2016 (MST51/MST52/MST53)

Condizioni di prova (Damp Heat)

• Temperatura: 85 ± 2 °C
• Umidità: 85% ± 5% U.R.
• Durata del test: 1000 ore (tipico test DH a lungo termine)
• Scopo: valutare la resistenza del modulo all'ingresso prolungato di umidità

Condizioni test Humidity-freeze

• Bassa temperatura: -40 °C (configurabile)
• Alta temperatura: 85 °C
• Velocità massima di salita/discesa: 200 °C/ora (≈ 3,33 °C/min)
• Durata ciclo: 24 ore per ciclo; test tipico: 10 cicli (240 ore)
• Scopo: valutare la resistenza a sequenze di alta temperatura/umidità seguite da temperature sotto zero

Specifiche tecniche (confronto modelli)
Modello | Dimensione interna LxAxP (mm) | Dimensione esterna LxAxP (mm) | Peso approx. (Kg)
TH-80 | 400x500x400 | 950x1650x950 | 150
TH-150 | 500x600x500 | 1050x1750x1050 | 180
TH-225 | 600x750x500 | 1200x1900x1150 | 250
TH-408 | 600x850x800 | 1200x1950x1350 | 320
TH-800 | 1000x1000x800 | 1600x2000x1450 | 400
TH-1000 | 1000x1000x1000 | 1600x2100x1450 | 450

Intervallo di temperatura | Opzioni Tmin: A: 25 °C; B: 0 °C; C: -20 °C; D: -40 °C; E: -60 °C; F: -70 °C; Opzioni Tmax: 150 °C, 180 °C, 200 °C
Intervallo di umidità | Opzionale: 20%~98% U.R. / 10%~98% U.R. / 5%~98% U.R.
Precisione analitica / Uniformità | 0,1 °C; 0,1% U.R. / ±2,0 °C; ±3,0% U.R.
Precisione controllo Temp/Umidità | ±0,5 °C; ±2,5% U.R.
Velocità salita/discesa | Salita app. 0,1~3,0 °C/min; Discesa app. 0,1~1,5 °C/min (1,5 °C/min opzione speciale)
Materiale | Interno: acciaio inox SUS 304#; Esterno: acciaio inox o lamiera verniciata; Isolamento: schiuma ad alta temperatura e alta densità
Sistema di raffreddamento | Raffreddamento ad aria (ventola) o ad acqua; compressore a singolo stadio (fino a -40 °C), compressore a due stadi (fino a -70 °C)
Dispositivi di protezione | Interruttore senza fusibile; protezione sovraccarico compressore; protezione refrigerante alto/basso; protezione sovra-umidità e sovra-temperatura; fusibili; segnalazione guasti; avviso mancanza acqua
Accessori opzionali | Porta interna con foro operativo; registratore; purificatore d'acqua; deumidificatore; porte di accesso; scaffalature
Compressore | Opzioni marche: Tecumseh (Francia) o Bitzer (Germania)
Alimentazione | AC 220V 1ph 3 linee, 50/60 Hz O AC 380V 3ph 5 linee, 50/60 Hz

Vantaggi principali

• Conforme a IEC 61215 per DH (MQT 13), TC (MQT 11) e HF (MQT 12)
• Controllo PID preciso con touchscreen 7" garantendo ±0,5 °C e ±2,5% U.R. per test ripetibili
• Tassi di rampa adatti ai requisiti humidity-freeze e thermal cycling
• Ampia gamma di temperatura selezionabile da -70 °C a +200 °C
• Interno in SUS 304 resistente alla corrosione, idoneo per prove ad alta umidità
• Protezioni complete per esercizio prolungato

Applicazioni

• Produzione moduli PV: DH, TC e HF per silicio cristallino e film sottile
• R&S celle solari: verifica progetto e valutazione durata
• Nuove energie e accumulo: test di invecchiamento ambientale per batterie e componenti
• Laboratori di prova terzi: programmi di certificazione conformi alle norme
• Aerospaziale, automotive, elettronica e istituti di ricerca per prove di stress ambientale

Caratteristiche tecniche / specifiche

• Modelli disponibili: TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000
• Dimensioni interne: da 400x500x400 mm a 1000x1000x1000 mm in base al modello
• Intervallo temperatura: Tmin selezionabile fino a -70 °C; Tmax 150/180/200 °C
• Controllo umidità: configurabile fino al 98% U.R.
• Precisione controllo: temperatura ±0,5 °C; umidità ±2,5% U.R.
• Risoluzione / uniformità: 0,1 °C; 0,1% U.R. / ±2,0 °C; ±3,0% U.R.
• Tassi di rampa: salita fino a ≈3,0 °C/min; discesa fino a ≈1,5 °C/min (opzione speciale disponibile)
• Costruzione: camera interna SUS 304; involucro esterno verniciato o inox; isolamento alta densità
• Raffreddamento: aria o acqua; compressori mono o bi-stadio secondo esigenza
• Sicurezza: sovratemperatura, sovraumidità, sovraccarico compressore, allarme mancanza acqua, segnalazioni di guasto
• Opzioni: foro porta interna, registratore, purificatore, deumidificatore, scaffalature, porti di accesso
• Alimentazione: AC 220V monofase o AC 380V trifase (50/60 Hz)
