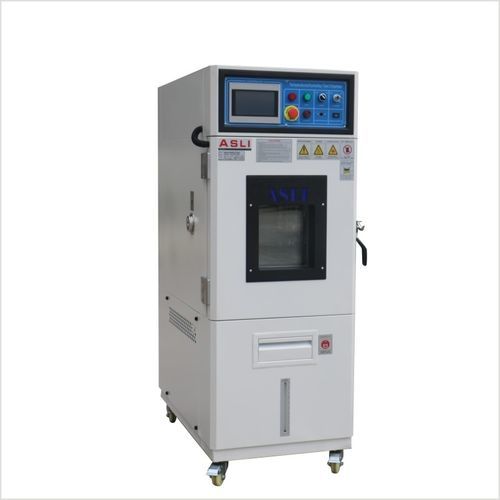

Camera per test termostatica TH series

climaticadi umiditàdi temperatura

Panoramica
Questa camera da laboratorio verticale di piccole dimensioni offre controllo preciso di temperatura e umidità per test su PCB e semiconduttori. Adatta alla valutazione di affidabilità e stabilità su piccoli campioni, inclusi test a lungo termine 85°C / 85% UR. L'unità integra controllo e visualizzazione di temperatura e umidità, sistemi di protezione, interfaccia operatore intuitiva e ingombro compatto per uso in laboratorio.

Dettagli del prodotto

• Unità di controllo e visualizzazione della temperatura
• Unità di controllo e visualizzazione dell'umidità
• Capace di test a lungo termine 85°C / 85% UR
• Sistema completo di protezione della sicurezza
• Funzionamento semplice con interfaccia user-friendly

Caratteristiche chiave

• Finitura superficiale mist-strip e corpo di forma circolare
• Finestra rettangolare a doppio vetro con illuminazione interna per osservazione dei campioni
• Porte ermetiche a doppio strato isolate per mantenere efficacemente la temperatura interna
• Sistema di alimentazione acqua con collegamento esterno per comodo rabbocco del vaporizzatore e ricircolo automatico
• Compressore Tecumseh (es.) con refrigeranti R23 / R404A
• Unità di controllo LCD che mostra contemporaneamente set point e valore reale
• L'unità di controllo supporta l'editing di programmi multi-segmento e controllo rapido o a rampa di temperatura e umidità

Specifiche tecniche (tabella)
Modello: TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000
Dimensioni interne LxAxP (mm): 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000
Dimensioni esterne LxAxP (mm): 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450
Intervallo di temperatura: Tmin (opzioni bassa temperatura) A: 25°C, B: 0°C, C: -20°C, D: -40°C, E: -60°C, F: -70°C; Tmax (opzioni alta temperatura): 150°C, 180°C, 200°C
Intervallo di umidità: Opzionale: 20%~98% U.R. / 10%~98% U.R. / 5%~98% U.R.
Precisione analitica / Uniformità di distribuzione temperatura e umidità: 0,1°C; 0,1% U.R. / ±2,0°C; ±3,0% U.R.
Precisione di controllo temperatura e umidità: ±0,5°C; ±2,5% U.R.
Velocità di riscaldamento: circa 0,1~3,0°C/min
Velocità di raffreddamento: circa 0,1~1,5°C/min (opzionale speciale: min. 1,5°C/min)
Materiale: Scocca interna: acciaio inox SUS 304#; Scocca esterna: acciaio inox o lamiera laminata a freddo verniciata; Isolamento: schiuma ad alta densità resistente al calore (formiato-cloro / acetato di etile)
Sistema di raffreddamento: Raffreddamento ad aria o ad acqua; compressore a segmento singolo per -40°C; compressore a doppio segmento per -70°C
Dispositivi di protezione: Interruttore senza fusibili, protezione da sovraccarico compressore, protezione refrigerante alta/bassa tensione, protezione da sovra-umidità e sovratemperatura, fusibili, sistema di allarme guasti, avviso di carenza d'acqua
Accessori opzionali: Porta interna con foro operativo, Registratore, Purificatore d'acqua, Deumidificatore
Compressore: Tecumseh (Francia) o Bitzer (Germania)
Alimentazione: AC 220V 1ph 3 linee, 50/60 Hz | AC 380V 3ph 5 linee, 50/60 Hz
Peso approssimativo (Kg): 150 | 180 | 250 | 320 | 400 | 450

Modello TH-64 Specifiche rapide

• Interno: 400×400×400 mm
• Esterno: W650×H1620×D1090 mm
• Umidità: 20%~98% U.R.
• Peso: 75 Kg
• Alimentazione: AC 220V 1ph 3 linee

Applicazioni nei settori

• Ricerca di laboratorio — design compatto da pavimento per operazioni agevoli
• Elettronica & Semiconduttori — prove di stabilità e umidità per PCB, IC e connettori
• Automotive & VE — prove di affidabilità per ECU, motori e componenti elettronici in cicli termici e umidità
• Aerospazio & Difesa — screening ambientale per avionica e sensori
• Ricerca sui materiali — invecchiamento accelerato e test di stabilità per polimeri, composite, rivestimenti e metalli
• Imballaggio & Trasporto — cicli umidità/temperatura per materiali di imballaggio e contenitori
• Fotovoltaico & Nuove Energie — prove di umidità/temperatura per celle solari, moduli e componenti di accumulo
• Università & Laboratori di prova — condizioni conformi agli standard per ricerca e certificazione

Normative di prova applicabili

• IEC 60068-2-1 — Freddo
• IEC 60068-2-2 — Calore secco
• IEC 60068-2-78 — Umidità, stato stazionario
• IEC 60068-2-30 — Umidità, ciclico
• ISO 139 — Atmosfere standard per condizionamento e prova
• ASTM D1776 — Condizionamento e prova dei tessuti
• MIL-STD-810 — Considerazioni di ingegneria ambientale e prove di laboratorio
• GB/T 2423 — Prove ambientali per prodotti elettrici ed elettronici

Caratteristiche / specifiche tecniche

• Modello commerciale: TH-80-D (serie TH: TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000)
• Intervallo di temperatura: opzioni basse fino a -70°C e alte fino a 200°C a seconda della configurazione
• Controllo umidità: opzioni fino al 98% U.R.
• Precisione di controllo: ±0,5°C; ±2,5% U.R.; precisione analitica: 0,1°C; 0,1% U.R.
• Velocità di rampa: salita 0,1~3,0°C/min; discesa 0,1~1,5°C/min (opzionale min. 1,5°C/min)
• Materiali: interno SUS 304#; esterno acciaio inox o lamiera verniciata; isolamento ad alta densità
• Raffreddamento: aria o acqua; compressori mono/doppi segmento per le opzioni a bassa temperatura
• Protezioni: protezioni elettriche, sovraccarico, protezione refrigerante, avvisi su sovra-umidità/temperatura e allarmi guasto
• Accessori opzionali: porta interna con foro operativo, registratore, purificatore d'acqua, deumidificatore
• Compressori di riferimento: Tecumseh, Bitzer
• Alimentazione: AC 220V (1ph) o AC 380V (3ph), 50/60 Hz
• Peso approssimativo: da 75 kg (TH-64) fino a 450 kg (TH-1000) a seconda del modello
