Modalità di funzionamento: - Asincrona, bidirezionale,
half duplex
Interfaccia di ingresso/uscita: - RS485, 9 pin tipo D, asincrona da 0 a 76,8 Kbps**
si collega direttamente al terminale (il cavo RS485 non è necessario)
Interfaccia linea di trasmissione: - Il connettore ST è standard per l'interfacciamento con il cavo duplex in fibra ottica
Distanza di trasmissione: - Vedere la tabella delle distanze
Potenza ottica in una fibra ottica con nucleo da 50 micron: -
0.5 microwatt, 10 dB di potenza
budget* a 880 nanometri
Sensibilità del ricevitore: - 50 nanowatt a un tasso di errore di bit inferiore a 10-9
Temperatura di funzionamento: - da 0°C a 50°C
Involucro metallico: - 1,75 x 3 x 0,625" (4,5 x 7,5)
(4,5 x 7,5 x 1,6 cm)
Possibilità di montaggio a pannello o su guida DIN
Peso: - 0,25 lb (100 grammi)
Alimentazione in ingresso: - Esterna con alimentatore
(S.I. Tech #2121 - da 110 VAC a
12 Volt DC)
versione a 230V: - Utilizzare l'alimentatore S.I.Tech 2164
Caratteristiche:
funzionamento asincrono da 0 a 76,8 Kbps, RS-485 half duplex
capacità di distanza massima di 2Km (6600 piedi)
campo di funzionamento da 0°C a 50°C
Presa per connettore ST

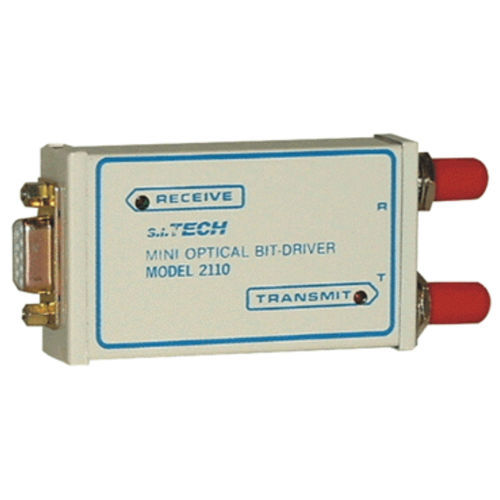

Progettato per funzionare con il sistema Johnson Controls 2110-BAC (Bacnet) a 38,4 Kbps o 2110-BAC(T) a 76,8 Kbps
Per la versione scheda utilizzare 2310-BAC
Per il montaggio del cavo utilizzare il 7110
Velocità dei dati impostata in fabbrica
---
