Modalità di funzionamento: - Asincrona, half duplex
Interfaccia di ingresso/uscita: - RS-232, fino a 115 Kbps
Interfaccia linea di trasmissione: - I connettori ST sono standard per l'interfacciamento con il cavo duplex in fibra ottica (connettori SMA opzionali)
Potenza ottica in una fibra ottica con nucleo da 62,5 micron: -
10 microwatt, 13 dB di potenza
budget a 850 nanometri
(opzione 1300 nm)
Sensibilità del ricevitore: - 500 nanowatt a un tasso di errore di bit inferiore a 10-9. 50 microwatt max.
Temperatura di funzionamento: - da 0 °C a 50 °C
Alimentazione in ingresso: - Alimentazione esterna (S.I.Tech #2121-110VAC a 12VDC)
Involucro metallico: - 3,6 x 2,3 x 1,0" (9,1 x 5,8)
(9,1 x 5,8 x 2,54 cm)
Possibilità di montaggio a pannello o su guida DIN
Peso: - 0,25 lb (100 grammi)
-

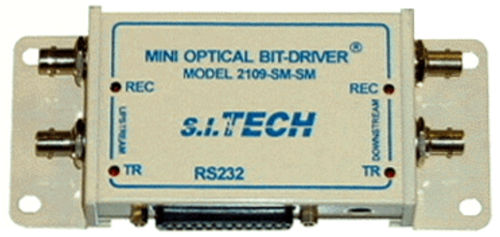

Il modello 2109 di S.I. Tech è un mini-driver ottico multidrop. Le porte in fibra a monte e a valle ripetono i dati attraverso il multidrop 2109 e rilasciano/inseriscono i dati sulla porta RS-232. La porta RS-232 inserisce i dati solo sulla porta a fibre ottiche a monte e riceve i dati solo dalla porta a fibre ottiche a monte. La porta in fibra a valle invia/riceve dati solo dalla porta in fibra a monte.
---
