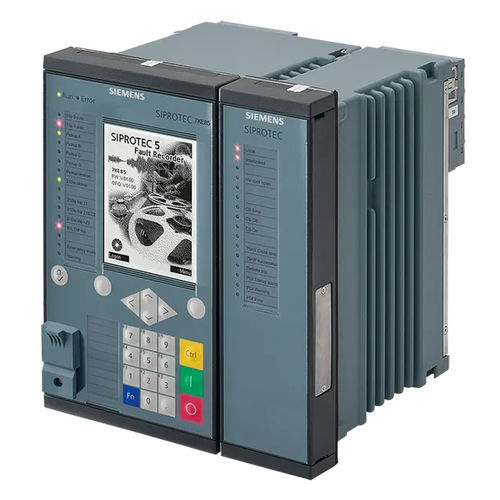

Registratore di disturbi di rete digitale SIPROTEC 7KE85

Ethernetanalogicoparametrabile

Potenti registratori di guasti con misura integrata di sincrofasori (PMU) secondo la norma IEEE C37.118 e misura della qualità dell'energia secondo la norma IEC 61000-4-30. Caratteristiche e funzioni Grazie alla grande flessibilità delle funzioni di attivazione, il SIPROTEC 7KE85 è ideale per il monitoraggio dell'intera catena del valore aggiunto dell'energia, dalla generazione alla distribuzione. La potente automazione e la configurazione flessibile con DIGSI 5 completano la gamma di funzioni. Funzione principale: Registratore di guasti Ingressi e uscite: -4 varianti standard predefinite con un massimo di 40 canali analogici, 43 ingressi binari, 33 uscite binarie Flessibilità hardware: -Struttura della quantità di I/O regolabile ed espandibile in modo flessibile nell'ambito del sistema modulare SIPROTEC 5. Larghezza dell'alloggiamento: da -1/3 a 1/1 × 19" Funzioni Il DIGSI 5 consente di configurare e combinare tutte le funzioni a seconda delle esigenze. -Fino a 40 canali analogici -Registratore a scansione rapida -Fino a 2 registratori a scansione lenta -Fino a 5 registratori continui e 2 registratori di trend -Registrazioni della qualità dell'alimentazione secondo la norma IEC 61000-4-30 (armoniche, THD, TDD - in preparazione) -Registratore di sequenze di eventi per la registrazione continua di cambiamenti di stato binari e messaggi GOOSE IEC 61850 -Utilizzabile come unità di misura del fasore (PMU) secondo il protocollo IEEE C37.118 -Trasmissione delle registrazioni e dell'attivazione tramite messaggi IEC 61850 GOOSE -Frequenze di campionamento variabili parametrabili tra 1 kHz e 16 kHz -Distribuzione della memoria di massa di 16 GB ai vari registratori da parte dell'utente, a seconda delle esigenze -Le routine di monitoraggio intelligente del supporto di memorizzazione garantiscono un elevato livello di disponibilità e completezza dell'archivio
