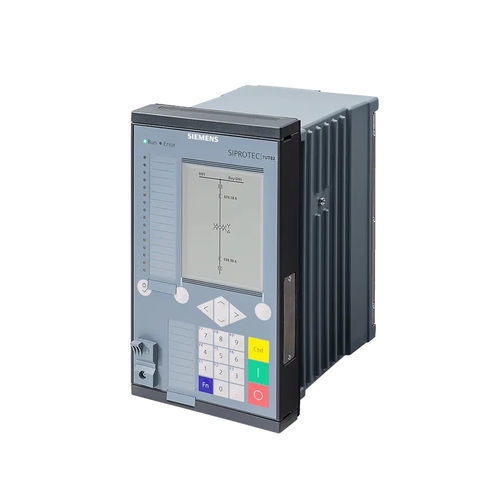

Relè di protezione differenziale SIPROTEC 7UT8 series

di correntetrifaseper motore elettrico

Le protezioni differenziali per trasformatori SIPROTEC 7UT82/85/86/87 sono state progettate specificamente per la protezione di trasformatori a due o più avvolgimenti (fino a 5 lati). Sono la protezione principale del trasformatore e contengono molte altre funzioni di protezione e monitoraggio. Le funzioni di protezione aggiuntive possono essere utilizzate anche come protezione di riserva per gli oggetti protetti successivamente (come cavi o linee). L'espandibilità modulare dell'hardware vi supporta in questo processo. Grazie alla struttura modulare, alla flessibilità e allo strumento di progettazione DIGSI 5 ad alte prestazioni, i dispositivi SIPROTEC 5 offrono soluzioni di sistema orientate al futuro con un'elevata sicurezza di investimento e bassi costi di esercizio. Caratteristiche Funzione principale: -1 funzione di protezione differenziale (standard o autotrasformatore) con stabilizzazione aggiuntiva; fino a 2 funzioni di protezione limitata contro le scariche atmosferiche Punti di misura utilizzabili: -2 punti di misura della corrente trifase, -2 punti di misura della corrente monofase Ingressi e uscite: 1 variante standard predefinita con -8 trasformatori di corrente, -7 ingressi binari, -7 uscite binarie Flessibilità hardware: -Il modulo base 1/3 è disponibile con il modulo IO103; non è possibile aggiungere moduli di espansione 1/6, disponibili con display grande e piccolo Larghezza dell'alloggiamento: -1/3 × 19 pollici
