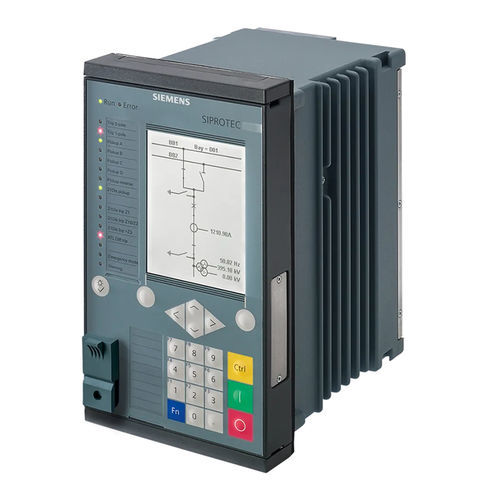

Relè di protezione differenziale SIPROTEC 7SL82

di tensionedi distanzaper linea elettrica aerea

Protezione differenziale e distanziale combinata SIPROTEC 7SL82, in particolare per la protezione compatta e ottimizzata dei cavi nei sistemi a media e alta tensione. Caratteristiche e funzioni Grazie alla sua flessibilità e al potente strumento di progettazione DIGSI 5, SIPROTEC 7SL82 offre soluzioni orientate al futuro per la protezione, il controllo, l'automazione, il monitoraggio e il PQ basic. Caratteristiche Funzione principale: -Protezione differenziale e protezione a distanza per applicazioni in media e alta tensione -Interoperabilità dei dispositivi di protezione di linea SIPROTEC 5 e SIPROTEC 4 Intervento: -A -3 poli, tempo di intervento minimo: 19 ms Ingressi e uscite: -4 trasformatori di corrente, -4 trasformatori di tensione, -11 o 23 ingressi binari, -9 o 16 uscite binarie Flessibilità hardware: -Nel modulo base 1/3 sono disponibili diverse strutture quantitative hardware per gli ingressi e le uscite binarie. L'aggiunta di moduli di espansione 1/6 non è possibile; disponibile con display grande o piccolo. Larghezza dell'alloggiamento: -1/3 × 19 pollici Funzioni Il DIGSI 5 consente di configurare e combinare tutte le funzioni a seconda delle esigenze. -Tempo minimo di intervento: 19 ms -La funzione di protezione principale è la protezione differenziale con algoritmo adattativo per la massima sensibilità e stabilità -anche con i più diversi errori del trasformatore, saturazione del trasformatore di corrente e correnti di carica capacitiva -Diverse funzioni di protezione a distanza selezionabili come protezione di backup o protezione principale secondaria: Classica, reattanza -metodo di reattanza (RMD), protezione di impedenza per i trasformatori -Protezione di backup direzionale e varie funzioni supplementari
