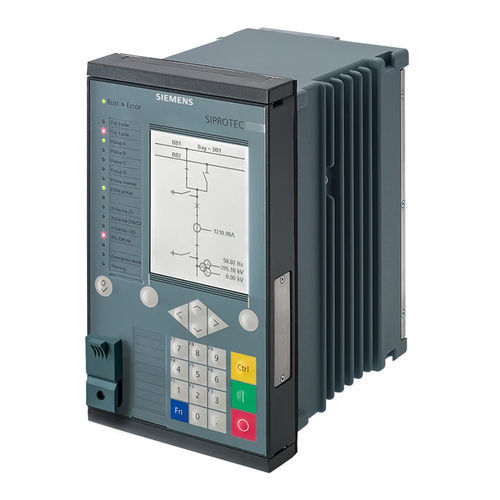

Relè di protezione di distanza SIPROTEC 7SA series

di correntedi impulsidi potenza

Le protezioni alla distanza SIPROTEC 7SA82/86/87 sono state progettate in particolare per la protezione di linee in impianti a media e alta tensione. Con la loro flessibilità e l'efficiente strumento di progettazione DIGSI 5, i dispositivi SIPROTEC 5 offrono soluzioni di sistema orientate al futuro con elevata sicurezza di investimento e bassi costi operativi. Caratteristiche Funzione principale: -Protezione dalle distanze per applicazioni a media e alta tensione -Interoperabilità dei dispositivi di protezione della linea SIPROTEC 5 e SIPROTEC 4 Inciampare: -3 poli, tempo di intervento minimo: 19 ms Ingressi e uscite: -4 trasformatori di corrente, -4 trasformatori di tensione, -11 o 23 ingressi binari, -9 o 16 uscite binarie Flessibilità hardware: -Nel modulo base 1/3 sono disponibili diverse strutture di quantità hardware per gli ingressi e le uscite binarie. Non è possibile aggiungere moduli di espansione da 1/6; disponibile con display grande o piccolo. Larghezza dell'alloggiamento: -1 / 3 x 19 pollici Funzioni DIGSI 5 consente di configurare e combinare tutte le funzioni a seconda delle necessità. -Tempo minimo di intervento: 19 ms -6 punti di misura indipendenti (6 sistemi di protezione dalla distanza di sistema) -È possibile selezionare diverse funzioni di protezione dalla distanza: Classico, metodo della reattanza (RMD), protezione dell'impedenza per trasformatori -Protezione di backup direzionale e varie funzioni aggiuntive -Rilevamento di guasti a terra di qualsiasi tipo in impianti elettrici compensati o isolati utilizzando le seguenti funzioni: 3I0>, V0>, contatto fugace, cos φ, sin φ, armonico, sporco. Rilevamento di guasti intermittenti a terra e ammissione -Rilevamento dei guasti a terra con il metodo di rilevamento degli impulsi
