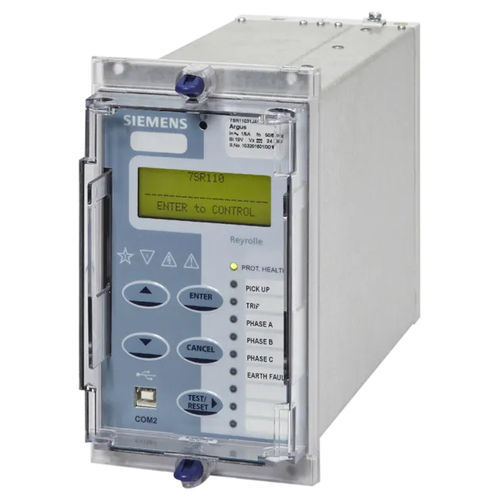

Relè di sovraccarico Reyrolle 7SR series

con dispersione a terradi sovraintensitàdi potenza

I dispositivi di protezione da sovracorrente Reyrolle 7SR10, 7SR11,7SR12,7SR12,7SR21 e 7SR22 Argus sono stati specificamente progettati per fornire protezione degli alimentatori per reti di distribuzione e industriali. Caratteristiche Il relè di sovracorrente e terra Reyrolle 7SR10 Argus è stato sviluppato utilizzando l'ultima generazione di tecnologia hardware ed è disponibile in diverse varianti a seconda dell'alimentazione, della configurazione binaria di ingresso/uscita binaria e della possibilità di comunicazione dati. Alloggiati in un contenitore 4U alto 4U, dimensione 4 non estraibile, questi relè forniscono protezione, monitoraggio, strumentazione e misurazione con logica integrata di ingresso e uscita, registrazione dei dati e rapporti di guasto. L'accesso alla funzionalità del relè avviene tramite una porta USB anteriore per il collegamento locale al PC o una porta RS485 (opzionale) elettrica posteriore per il collegamento remoto. -Prelievo del carico a freddo (51C) -Due gruppi di impostazioni -Protezione con password - 2 livelli -Logica programmabile dall'utente -Autocontrollo -Intervento dell'interruttore automatico e contatore di manutenzione Funzioni Funzioni di protezione -Conduttore rotto, squilibrio di carico (46BC) -Sovracorrente di sequenza fasi negativa (46NPS) -Sovraccarico termico (49) -Protezione da sovracorrente istantanea (50) -Dispersione verso terra istantanea (50N/G) -Protezione da sovracorrente temporizzata (51) -Protezione contro la dispersione verso terra derivata/misurata (51N/G) -Prelievo del carico a freddo (51C) -Guasto dell'interruttore automatico (50BF) -Protezione da dispersione verso terra sensibile a tempo ritardato (51SEF) -Restrizione a spruzzo (81HBL2) -Dispersione verso terra sensibile istantanea (50SEF)
